Q1 - 調節型電動螺紋球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 調節型電動螺紋球閥 |
| 產品型號： | 090-Q1-B1-F-16-P | 閥體材質： | SS304/SS316 |
| 連接方式： | 內螺紋 | 公稱通徑： | DN8~DN100 |
| 驅動方式： | 電動 | 適用介質： | 水、氣、油等 |
| 適用溫度： | -18℃~150℃/-18℃~240℃ | 公稱壓力： | 1.6Mpa |
| 執行器形式： | 精小型、電子式、防爆型 | 控制方式： | 調節型 |
| 電源電壓： | 110VAC；220VAC；380VAC；50/60Hz | 輸入信號： | 4-20mADC或1~5VDC |
| 輸出信號： | 4-20mADC | 防護等級： | IP65；IP67；IP68 |
| 防爆等級： | Exd II BT4；Exd II CT6 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
調節型電動螺紋球閥是由調節型電動執行及三片式球閥組成（可選三片式內螺紋球閥,三片式對焊球閥,三片式承插球閥,三片式快裝球閥）。閥座采用彈性密封結構，密封可靠，啟閉輕松；閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會(huì )被沖出。三片式球閥連接形式另有對焊(BW)承插焊(SW)，并均可帶標準ISO支架平臺和鎖定裝置。三片式球閥體積小，由三部分閥殼組成，通過四只較長螺栓從兩端夾住中間閥體與閥球而成。其優點是維修拆卸時不用拆卸管路螺紋，直接拆卸四只螺栓，閥體中間部分即可取出。
1、防火、防靜電設計
2、閥桿防爆出裝置
3、閥球上設計有壓力平衡孔
4、雙層閥桿填料與對壓碟型彈片裝置

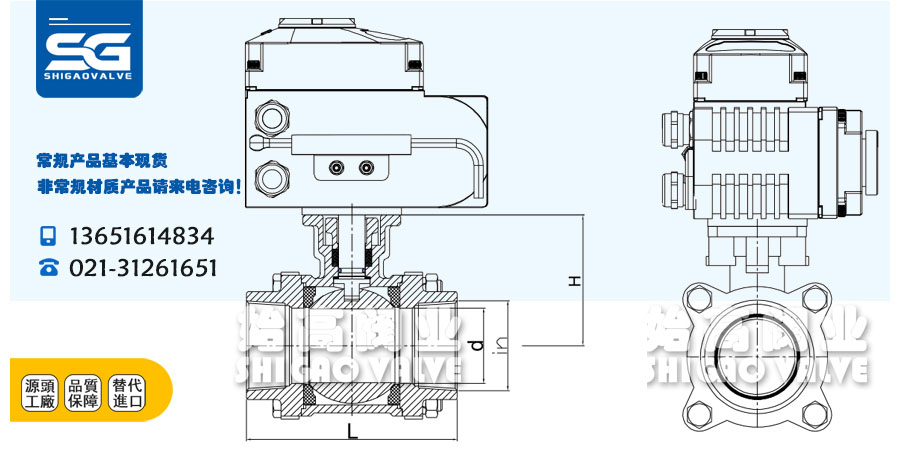

| DN | in | d | L | H |
| 15 | 1/2" | 15 | 75 | 72 |
| 20 | 3/4" | 20 | 80 | 82 |
| 25 | 1" | 25 | 90 | 90 |
| 32 | 1-1/4" | 32 | 110 | 95 |
| 40 | 1-1/2" | 38 | 120 | 105 |
| 50 | 2" | 50 | 140 | 113 |
| 65 | 2-1/2" | 63.5 | 185 | 149 |
| 80 | 3" | 76 | 205 | 159 |
| 100 | 4" | 100 | 225 | 165 |
調節型電動螺紋球閥適用于輕工機械體積小空間窄的場合。具有體積小、配套簡單、流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。電動絲口球閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的調節型電動螺紋球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
