當前位置: 首頁 > 空調閥 > 電動控制閥
更新時間：2021-11-02 21:20:15

電動調節球閥

電動調節球閥摘要

DQ401/402電動調節球閥是由作用力4Nm或32Nm電動執行器與口徑黃銅DN32-DN50/球墨鑄鐵DN65-DN150電動球閥體組合而成的系列電動調節閥，其廣泛應用于空調、制冷．采暖以及其它樓宇自動控制系統中，可精確調節系統中的介質流量，從而達到控制溫度、濕度、壓力和節能的目的。
詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。
產品品牌： 始高閥門 產品名稱： 電動調節球閥
產品型號： DQ401/DQ402 閥體材質： 黃銅/球墨鑄鐵
連接方式： 螺紋、法蘭 公稱通徑： DN15~DN150
驅動方式： 電動 適用介質： 冷水；熱水
適用溫度： -5℃~120℃ 公稱壓力： 1.6MPa
輸出力距： 12Nm；16Nm；24Nm；32Nm 運行時間： 開啟時間：40s~80s；關閉時間：40s~80s
電源電壓： AC24V；AC110V；AC220V/230V 控制信號： 開關量：2點和3點；模擬量：0(4)-20mA 0(2)-10V
線徑： 開關量：6.5VA；模擬量：6.5V，7.5VA (230V) 環境溫度： -20℃~50℃
環境濕度： 5~95%RH 制造標準： 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

一、產品概述

DQ401/402電動調節球閥是由作用力4Nm或32Nm電動執行器與口徑黃銅DN32-DN50/球墨鑄鐵DN65-DN150電動球閥體組合而成的系列電動調節閥，其廣泛應用于空調、制冷．采暖以及其它樓宇自動控制系統中，可精確調節系統中的介質流量，從而達到控制溫度、濕度、壓力和節能的目的。電動調節球閥由作用力16Nm、24Nm或32Nm的電動執行器，與口徑DN15-DN150電動球閥體及其它連接件組成，閥門主要用于中央空調冷熱水系統，能夠實現開關、比例式0~10VDC或4~20mA信號控制，并提供0~10VDC的位置反饋信號。按實際需要精確控制冷、熱介質的流量，不會(huì )造成溫度的劇烈變化，達到精確控制室溫之目的。

二、相關特點

●DN15至DN50為BSP管螺紋；DN65至DN150對夾連接。

●兩通或者三通，合流或分流。

●內置一體式整流牒。

●等百分比流量特性。

●調節閥的可調流量比。

●球形閥芯與閥桿均采用不銹鋼制造。

●驅動器具有不同扭矩選擇關閉壓差大，關閉嚴，閥門柔性開啟，能有效防止水錘。

●有開關控制，浮點控制，或連續調節三種控制方式。

●執行器拆、裝簡便，可在設備、管道安裝完畢后再裝。

●電動調節閥設計工作壓力高，滿足暖通空調系統工作壓力需要。

三、技術參數表

DN 15 20 25 32 40 50   65 80 100 125 150
流量系數Kv 4 6.3 10 16 25 40   63 100 160 250 350
角度范圍 0°~90°   0°~90°
最大壓差 0.5MPa   0.5MPa
關斷力 1.4MPa   1.4MPa
流通特性 等百分比   增量型;等百分比
泄漏量 最大流量的0.01％(兩通)；最大流量的1％(三通   最大流量的0.01％(兩通)
適用溫度 -50℃~120℃   -50℃~120℃
連接方式 BSP管螺紋   對夾式法蘭
閥體材質 鍛造黃銅   球墨鑄鐵
球芯材質 不銹鋼   不銹鋼
閥座材質 石墨增強的聚四氟乙烯   石墨增強的聚四氟乙烯
閥桿材質 不銹鋼   不銹鋼

四、外形尺寸表

風閥執行器尺寸

黃銅電動調節球閥尺寸

DN G H H1 L
15 G1/2 184 37.5 60
20 G3/4 184 44 73
25 G1 189 47 89
32 G1-1/4 199 52.5 102.5
40 G1-1/2 208 57 113
50 G2 219 62 127.5

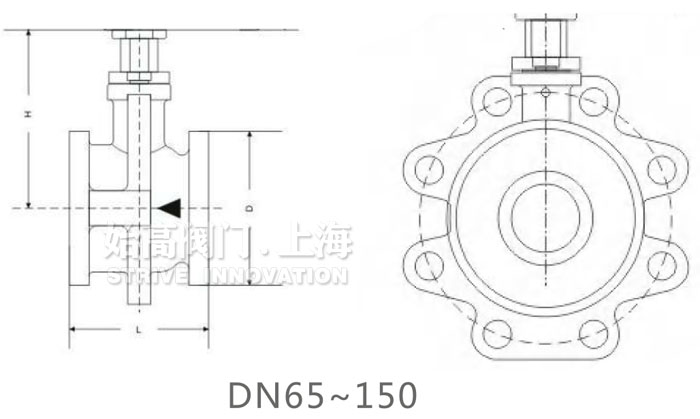

對夾法蘭電動調節球閥尺寸

產品型號 法蘭分度圓 L D H n-d
DQ402-65 145 97 105 136 4-18
DQ402-80 160 108 125 140 8-18
DQ402-100 175 120 145 104 8-18
DQ402-125 200 145 175 115 8-18
DQ402-150 230 165 205 138 8-18

五、執行器典型接線圖

電動調節球閥接線圖
