當前位置: 首頁 > 球閥 > 對夾球閥 > 高平臺對夾式球閥
更新時間：2021-08-31 15:18:16

高平臺對夾式球閥

高平臺對夾式球閥摘要

高平臺對夾式球閥是一種薄型球閥，高性能的手動球閥采用了一個雙偏心和一個特殊斜錐橢圓密封結構�？山鉀Q傳統偏心蝶閥在啟閉0度~10度瞬間密封面仍處于滑動接觸摩擦的弊病
詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。
產品品牌： 始高閥門 產品名稱： 高平臺對夾式球閥
產品型號： Q71F 閥體材質： WCB/SS304,/SS316/CF8,/CF8M
連接方式： 法蘭 公稱通徑： DN15~DN100
驅動方式： 手動 適用介質： 水、蒸汽、油等
適用溫度： -20℃-180℃ 公稱壓力： PN16/150LB
密封材料： 日本大金密封 設計標準： DIN 3357/EN 12516-1
壁厚標準： ASME B16.34/EN 12516-1 防火標準： API 607/ ISO 10497
結構長度： ASME B16.10 法蘭標準： DIN/EN 1092-1/ASME B16.5
檢測標準： API 598 制造標準： 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

一、產品概述

高平臺對夾式球閥是一種薄型球閥，高性能的手動球閥采用了一個雙偏心和一個特殊斜錐橢圓密封結構�？山鉀Q傳統偏心蝶閥在啟閉0度~10度瞬間密封面仍處于滑動接觸摩擦的弊病，斜面球閥實現閥板在開啟瞬間密封即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能佳的目的。

二、相關特點

-對夾薄型球閥與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等特點。

-閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能可靠操作并具有良好的密封性能。

-根據用戶需要，可設有防靜電結構。

-設置了90度開關帶孔定位片，根據需要可以加鎖，防止誤操作。

三、零部件材質

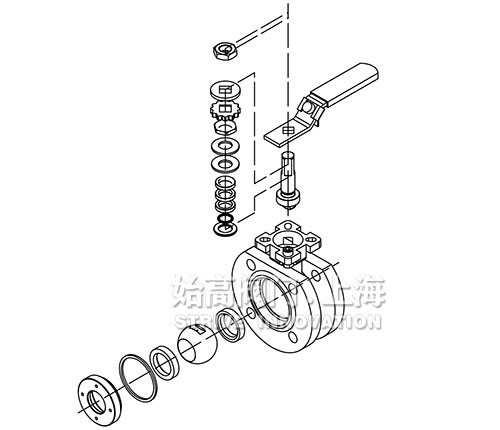

高平臺對夾式球閥結構

零件名稱 PN16/40   CLASS150
閥體 CF8M CF8 CF8M WCB
閥蓋 CF8M CF8 CF8M WCB
球 SS316 SS304 SS316 SS304
閥桿 SS316 SS304 SS316 SS304
閥座 RTFE RTFE RTFE RTFE
線條 RTFE RTFE RTFE RTFE
桿密封 RTFE RTFE RTFE RTFE
O型圈 VITON VITON VITON VITON
中頭墊 PTFE PTFE PTFE PTFE
填料壓蓋 SS304 SS304 SS304 SS304
碟簧 SS304 SS304 SS304 SS304
下螺帽 SS304 SS304 SS304 SS304
防松蓋 SS304 SS304 SS304 SS304
墊片壓簧 SS304 SS304 SS304 SS304
手柄 SS304 SS304 SS304 SS304
螺帽 SS304 SS304 SS304 SS304
鎖片 SS304 SS304 SS304 SS304
定位螺絲 SS304 SS304 SS304 SS304
定位螺帽 SS304 SS304 SS304 SS304

四、外形尺寸表

高平臺對夾式球閥尺寸

SIZE d L H H1 H2 R C D W T G N
1/2 15 35 77 49 9 45 65 95 115 10 9 4
3/4 20 42 85 53 9 58 75 105 115 12 9 4
1 25 48 94 59 11 68 85 115 140 15 11 4
1-1/4 32 55 105 72 11 78 100 140 190 15 11 4
1-1/2 38 65 115 77 14 88 100 145 190 16 14 4
2 48 75 120 86 14 102 125 160 190 18 14 4
2-1/2 65 95 160 108 17 122 145 180 310 18 17 4
3 76 118 170 116 17 138 160 195 310 20 17 8
4 96 140 182 138 17 162 190 230 310 20 19 8

聲明：本文中所有文字、數據、圖片均只適用于參考。需要查看更多的高平臺對夾式球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
