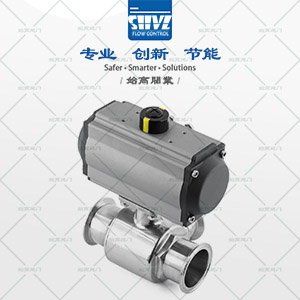

BV-C35F16P - 氣動衛生級三通球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 氣動衛生級三通球閥 |
| 產品型號： | BV-C35F16P | 閥體材質： | 304/316/316L不銹鋼 |
| 連接方式： | 快裝 | 適用壓力： | 1.0MPa |
| 公稱通徑： | DN15~DN102 | 驅動方式： | 氣動 |
| 適用介質： | 啤酒、葡萄酒、生物工程、食品、制藥等 | 適用溫度： | -20°C ~ +150°C |
| 閥軸材質： | 不銹鋼 | 球體材質： | 304/316/316L不銹鋼 |
| 閥板材質： | 304、316、316L等 | 閥座密封： | PTFE |
| 執行器形式： | AT氣動執行器/RT氣動執行器 | 作用方式： | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式： | 開關兩位控制、4-20mA模擬量控制 | 氣源壓力： | 雙作用3-8bar；單作用4-8bar |
| 操作介質： | 空氣 | 連接尺寸： | ISO5211 |
| 氣源接口： | 符合NAMUR標準 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
氣動衛生型三通球閥由不銹鋼食品衛生級卡箍快裝三通球閥和氣動執行器組合而成。不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路介質的合流或分流。T型三通球閥可使三條正交的管道互相連通或切換，起分流或合流作用；L型三通球閥可連接相互正交的兩管道，使另一條孔道切斷，起改變介質流向作用。(卡箍式)可適用于對衛生等級要求很高的等行業，氣動衛生級三通快裝球閥流道經過精密拋光和除菌處理。閥體采用不銹鋼精制而成，其特點孔徑大小與管道相同，不產生沉淀物。流道內壁0.5um（240Grit）電子拋光，保持流體暢通無阻。密封面采用的全包PTFE沒有死角，保證衛生且容易清洗。兩端為卡箍連接方便拆卸、清洗、維修。雙層閥桿填料與對壓碟型彈片裝置。加工過程中，流道經過精密拋光和滅菌處理。適用于啤酒、葡萄酒、生物工程、食品、制藥、飲料等介質。廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程、潔凈蒸汽、制藥、酒類工程、生化工業等領域。
1、孔徑大小與管道一致，不產生沉淀物；
2、流道內壁240Grit拋光，保證流道暢通無阻；
3、采用全包的PTFE密封沒有死角，易清洗；
4、雙層閥桿填料與對壓碟型彈片裝置；
5、結構緊密，尺寸精度高。外觀精美；
6、高平臺設計沒有死角方便拆卸、清洗、維修；
7、符合ISO5211標準，可以ISO5211標準執行器，直接連接，互換性好。
| DN | H | T | R | S | D |
| 19 | 75 | 108 | 19 | 50.5 | 16 |
| 25 | 75 | 120 | 25 | 50.5 | 22 |
| 32 | 81 | 128 | 32 | 50.5 | 29 |
| 38 | 96 | 88 | 38 | 50.5 | 35 |
| 51 | 105 | 168 | 51 | 64 | 48 |
| 63 | 111 | 180 | 63 | 77.5 | 58 |
| 76 | 135 | 220 | 76 | 91 | 72 |
| 89 | 146 | 244 | 89 | 106 | 85 |
| 102 | 173 | 270 | 102 | 119 | 97 |
氣動衛生級三通球閥經過精密檢驗流程和嚴格品質管理，采用內外拋光和滅菌處理。采用卡箍快裝式連接，全包的F4密封，沒有死角方便拆卸、清洗、維修，其中三通衛生級球閥適用于衛生級管路介質換向、分流、合流、混流，配氣動執行器實現自動化控制。
