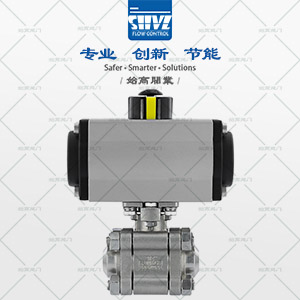

BV-A33F130P - 氣動三片式對焊球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 氣動三片式對焊球閥 |
| 產品型號： | BV-A33F130P | 閥體材質： | 不銹鋼304、316 |
| 連接方式： | 承插焊 | 適用壓力： | PN130/2000WOG |
| 公稱通徑： | DN15~DN50 | 驅動方式： | 氣動 |
| 適用介質： | 水、氣、油等 | 適用溫度： | -20°C ~ +150°C/-20°C ~ +240°C |
| 執行器形式： | AT氣動執行器/RT氣動執行器 | 作用方式： | 雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式： | 開關兩位控制、4-20mA模擬量控制 | 氣源壓力： | 雙作用3-8bar；單作用4-8bar |
| 操作介質： | 空氣 | 連接尺寸： | ISO5211 |
| 氣源接口： | 符合NAMUR標準 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
|
氣動三片式對焊球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°來實現全開到全關的動作�？刹捎弥悄芸刂婆c定位，與電氣閥門定位器配套，輸入4~20mADC信號及0.4~0.8MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。閥體可分為整體式、二段式、三段式。閥座采用彈性密封結構,密封可靠,啟閉輕松。閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會(huì )被沖擊。氣動活塞式執行器采用低摩擦材料做成軸承套,缸體內外表面經硬質陽極氧化防腐處理,大大提高了氣缸的使用壽命。本產品使用性能穩定,廣泛的用于石化、冶金、電力等工業部門。
氣動三片式對焊球閥按其密封性能分為金屬密封與軟密封，具有結構緊湊、體積小、運行可靠、密封性能好、維修方便、安裝容易、適應性強等特點。主要用于石油化工、教學設備、輕工、高壓設備、制藥等工業自動控制系統中，作遠距離集中控制或現場控制。
1、城市燃氣:燃氣輸出管道、主干線及各支線供應管道等。
2、集中供熱:大型供熱設備輸出管線、主干線、支線。
3、熱交換機:管道及各回路啟閉。
4、鋼鐵廠:各種流體管道、廢氣擇放管道、煤氣和熱力供應管道、燃料供應管道。
5、各種工業設備:各種熱處理管道、各種工業煤氣和熱力管道。
| 電磁閥 | 電磁閥有二位三通、二位五通、單電控、雙電控、訂貨時注明 |
| 過濾減壓閥 | 對氣源進行穩壓、過濾 |
| 限位開關 | 遠程反饋開關信號 |
| 手輪機構 | 可實現手動開、關閥門 |
| 定位器 | 輸入模擬量信號(4~20mA或者0~10V)，調節閥門開度 |
| 備注 | 以上附件不是標準配件，如需配置請訂貨時說明，電磁閥和限位開關有防爆和非防爆，如需防爆需注明防爆等級 |
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 閥體 | WCB/CF8/CF8M/CF3M | 2 | 金屬纏繞墊 | 304/316+石墨 |
| 3 | 閥蓋 | WCB/CF8/CF8M/CF3M | 4 | 球體 | A105+ENP/2Cr13/F304/F316/F316L |
| 5 | 閥座 | RPTFE/PPL/PAI/PEEK | 6 | 閥體螺栓 | SS304 |
| 7 | 閥體螺母 | SS304 | 8 | 防靜電裝置 | SS304 |
| 9 | 止推墊 | RPTFE/PPL/PAI/PEEK | 10 | O型圈 | HNBR/VITON/FFKM |
| 11 | 閥桿 | F304/F316 | 12 | 填料 | RPTFE/PPL/PAI/PEEK/石墨 |
| 13 | 填料壓環 | SS304 | 14 | 碟簧 | SS304 |
| 15 | 壓蓋 | CF8 | 16 | 壓蓋螺栓/螺母 | SS304 |
| DN | IN | L | L1 | d | h | H | K | Q1 | Q2 | a | b | M | N | J | B1 | B2 | ISO 5211 |
| 15 | 1/2" | 78 | 86 | 15 | 9 | 53 | 9 | 36 | 50 | 6 | 7 | 30 | 22.2 | 9.7 | 15 | 30 | F03/F05 |
| 20 | 3/4" | 90 | 94 | 20 | 11 | 60 | 11 | 42 | 50 | 6 | 7 | 38 | 27.6 | 12.7 | 20 | 38 | F04/F05 |
| 25 | 1" | 98 | 104 | 25 | 11 | 68 | 11 | 42 | 50 | 6 | 7 | 46 | 34.3 | 12.7 | 25 | 46 | F04/F05 |
| 32 | 1-1/4" | 112 | 121 | 32 | 14 | 78 | 14 | 50 | 70 | 7 | 9 | 56 | 43.1 | 12.7 | 32 | 56 | F05/F07 |
| 40 | 1-1/2" | 124 | 142 | 38 | 14 | 88 | 14 | 50 | 70 | 7 | 9 | 62 | 49.1 | 12.7 | 40 | 62 | F05/F07 |
| 50 | 2" | 150 | 160 | 50 | 17 | 99 | 17 | 70 | 102 | 9 | 13 | 74 | 61.6 | 16 | 50 | 74 | F07/F10 |
氣動三片式對焊球閥是由氣動執行器與PN130三片式對焊球閥組成，利用壓縮空氣作為能源，接受氣動信號或者電氣定位器等附件信號來進行工作，具有結構簡單、操作方便等特點。提高了使用壽命，氣缸內輸入氣壓后，作用于活塞上產生一定的推力，使齒輪型輸出在活塞推動下，使齒輪輸出軸于旋轉，帶動閥軸轉動，從而使三片式承插焊球閥的球體在閥內隨著轉動，廣泛應用于生產過程自動控制系統中的調節或者開關操作場合。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動三片式對焊球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
