不銹鋼蝶閥

不銹鋼蝶閥

內容摘要

不銹鋼蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

不銹鋼蝶閥圖1

不銹鋼蝶閥圖2

不銹鋼蝶閥圖3

不銹鋼蝶閥圖4

不銹鋼蝶閥圖5

不銹鋼蝶閥圖6

不銹鋼蝶閥參數表

產品品牌：	始高閥門	產品名稱：	不銹鋼蝶閥
產品型號：	D71X/D71F	閥體材質：	不銹鋼CF8/不銹鋼CF8M/不銹鋼CF3M
連接方式：	對夾式	公稱通徑：	DN40~DN1200
驅動方式：	手動	適用介質：	水、氣、油
適用溫度：	丁腈橡膠：-40℃～90℃/氟橡膠：-20℃～200℃	公稱壓力：	1.0Mpa-1.6Mpa
設計制造：	GB/T 12238-2008；ISO 10631-1991；API598	結構長度：	GB/T 12221-2005；ISO 5752-1988
閥門檢驗：	GB/T 13927-2008；ISO 5208-1987	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

不銹鋼蝶閥簡介

不銹鋼蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。本類閥門在管道中一般應當水平安裝。

不銹鋼蝶閥實物圖

不銹鋼蝶閥的結構特點

1、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
2、本閥采用對夾中心板式結構，具有越關越緊的密封功能，密封性能可靠。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、本閥結構特殊，操作靈活，省力，方便。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。

不銹鋼蝶閥的零部件材質

零件名稱	材料
閥體	304、304L、316、316L
蝶板	304、304L、316、316L
閥軸	304、304L、316、316L
密封圈	丁腈耐油橡膠、聚四氟乙烯、EPDM
填料	O型圈、柔性石墨

不銹鋼蝶閥的外形尺寸和連接尺寸

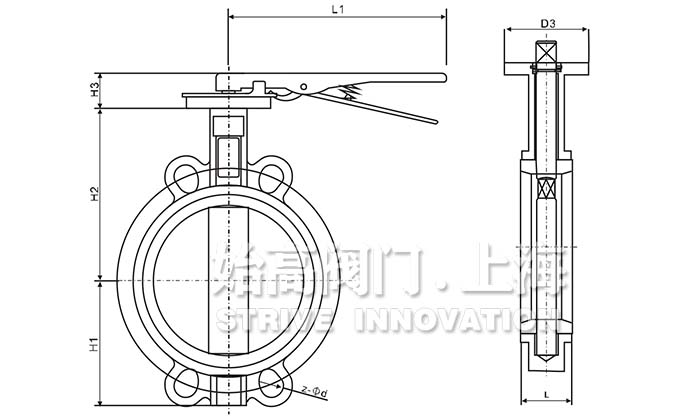

不銹鋼蝶閥外形尺寸

DN	L	L1	D	PN10		PN16		150LB		10K		D3	H1	H2	H3
DN	L	L1	D	D1	Z-d	D1	Z-d	D1	Z-d	D1	Z-d	法蘭號	H1	H2	H3
50	42	220	52.9	125	4-23	125	4-23	120.6	4-19	120	4-19	F05	70	125	32
65	44.7	220	64.5	145	4-23	145	4-23	139.7	4-19	140	4-19	F05	77	137	32
80	45.2	255	78.8	160	8-20	160	8-20	152.4	4-19	150	8-19	F05	92	143	32
100	52.1	255	104	180	4-23	180	4-23	190.5	8-19	175	8-19	F07	105	164	32
125	54.4	290	123.3	210	4-23	210	4-23	215.9	8-22	210	8-23	F07	120	177	32
150	55.8	290	155.6	240	4-25	240	4-25	241.3	8-22	240	8-23	F07	134	198	32
200	60.6	340	202.5	295	4-25	295	4-25	298.5	8-22	290	12-23	F10	171	231	45

閥門金屬材質、非金屬材質、耐腐蝕耐溫選用表

材料

適用溫度

介質及適用程度

特征

淡水

海水

強堿

弱堿

強酸

弱酸

醇

空氣

蒸汽

油

食物

閥座

NBR

-23℃~93℃

A

A

B

A

D

B

C

A

D

A

B

抗油

EPDM

-46℃~135℃

A

A

A

A

C

A

B

A

A

C

A

抗老化

NR

-20℃~85℃

A

A

A

A

C

B

C

A

B

B

B

高彈性

CR

-29℃~99℃

A

B

A

A

D

C

C

A

D

D

B

耐磨、抗老化

SI

-55℃~180℃

A

B

D

B

D

B

B

A

A

C

C

抗高溫

FPM

-23℃~200℃

A

A

C

A

C

A

C

A

A

A

A

防腐、抗高溫

PTFE

-20℃~180℃

A

A

A

A

A

A

A

A

A

A

A

防腐及化學介質

蝶板

電鍍球鐵

-30℃~350℃

B

C

D

C

D

C

A

B

B

A

C

抗熱

PA

-30~100℃

A

A

A

A

D

A

C

A

D

A

A

防腐、抗堿性

PCR

-30℃~140℃

A

A

A

A

A

A

A

A

C

A

A

防腐、抗酸

PTFE

-20℃~180℃

A

A

A

A

A

A

A

A

A

A

A

防腐及化學介質

PFA

-20℃~180℃

A

A

A

A

B

A

A

A

A

A

A

防腐、抗高溫

不銹鋼

-252℃~316℃

A

C

C

B

C

B

A

A

A

A

A

防腐、抗高溫

鋁青銅

-212℃~232℃

A

C

C

C

D

C

A

A

A

A

C

抗熱、抗通常溫度

鈦

-196℃~550℃

A

A

A

A

C

B

A

A

A

A

B

防腐、抗高溫

閥體

鑄鐵HT200

-15℃~250℃

A

D

C

D

C

A

A

A

A

A

C

耐變形

鑄鐵QT450

-30℃~350℃

A

C

C

D

C

B

A

A

A

A

C

耐腐蝕、耐變形

鑄鋼WCB

-29℃~425℃

A

D

D

D

D

D

A

A

A

A

C

耐壓好

不銹鋼

-252℃~316℃

A

C

C

B

C

B

A

A

A

A

A

防腐、抗高溫

鍛鋼A105

-29℃~450℃

A

D

D

D

D

D

A

A

A

A

C

密度高、耐高壓

高溫鋼

-29℃~540℃

A

D

C

D

D

D

A

A

A

A

C

密度高、耐高壓

低溫鋼

-196℃~345℃

A

D

D

C

D

D

A

A

A

A

C

耐低溫

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的不銹鋼蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
