動態壓差平衡閥

產品信息
產品型號：S-ZSV41-16F 021-31261651 021-31261651
產品口徑：DN40-DN250 www.eyzs.com.cn www.eyzs.com.cn
產品壓力：1.6MPa-2.5MPa 961134865@qq.com [email protected]
產品材質：球墨鑄鐵 資料下載 資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

動態壓差平衡閥

動態壓差平衡閥摘要：

動態壓差平衡閥是一種自動恒定壓差的平衡閥，用于恒定空調或供熱系統中控制閥、末端設備或管網之路供水之間的壓差，避免管網壓差變化對其動態干擾，實現動態水力平衡。 其工作原理為當系統管網資用壓差增大，動態壓差平衡閥依靠自身高低壓腔壓力變化


產品品牌： 始高閥門 產品名稱： 動態壓差平衡閥
產品型號： S-ZSV41-16F 閥體材質： 球墨鑄鐵
連接方式： 法蘭 適用壓力： 1.6MPa-2.5MPa
公稱通徑： DN40-DN250 適用介質： 水、氣、油等
驅動方式： 自動 制造標準： 國標GB、美標ANSI/API

一、產品概述

動態壓差平衡閥是一種自動恒定壓差的平衡閥，用于恒定空調或供熱系統中控制閥、末端設備或管網之路供水之間的壓差，避免管網壓差變化對其動態干擾，實現動態水力平衡。

其工作原理為當系統管網資用壓差增大，動態壓差平衡閥依靠自身高低壓腔壓力變化，使作用于膜片兩側的力重新平衡，同時帶動閥桿運動減小閥門開度，吸收增大的資用壓差，保證被控制側的壓差恒定。

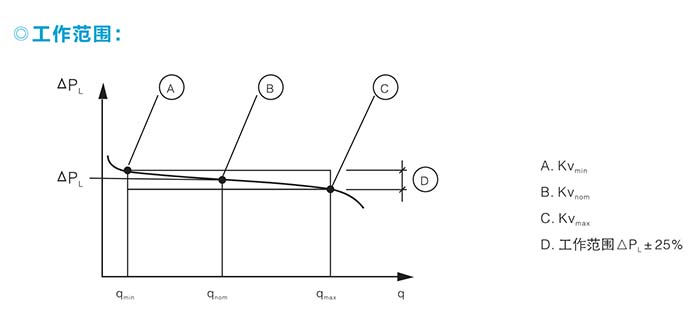

工作范圍

二、參數表

公稱通徑：DN40~DN250 工作溫度：-10℃~120℃
承壓等級：PN16、PN25 工作介質：空調冷熱水、乙/丙二醇溶液
連接方式：法蘭連接 連接標準：EN1092-1/2 GB/T 17241.6-2008
控制精度：±8％ MAX工作壓差：≤400KPa

三、零部件材質

動態壓差平衡閥結構

序號 名稱 材質 序號 名稱 材質
1 閥體 球墨鑄鐵 2 閥芯 不銹鋼
3 閥桿 不銹鋼 4 彈簧 不銹鋼
5 膜片 EPDM 6 密封 NBR
7 手輪 PA 8 測量嘴 黃銅

四、技術參數表

型號 口徑 壓差范圍（KPa） Kvs值
S-ZSV41-16F-40 DN40 30-100 15
S-ZSV41-16F-50 DN50 30-100 34
S-ZSV41-16F-65 DN65 40-180 52
S-ZSV41-16F-80 DN80 40-180 75
S-ZSV41-16F-100 DN100 40-180 110
S-ZSV41-16F-125 DN125 40-180 145
S-ZSV41-16F-150 DN150 40-180 170
S-ZSV41-16F-200 DN200 40-180 320
S-ZSV41-16F-250 DN250 40-180 400

五、外形尺寸表

動態壓差平衡閥尺寸

口徑 D H H1 L n d D1
40 150 256 173 200 4 18 110
50 165 290 193 230 4 18 125
65 185 352 246 290 8 18 145
80 200 368 252 310 8 18 160
100 235 392 262 350 8 22 190
125 270 445 284 400 8 26 220
150 300 505 315 480 8 26 250
200 340 620 385 600 12 22 295
250 405 690 420 730 12 26 355

六、安裝說明

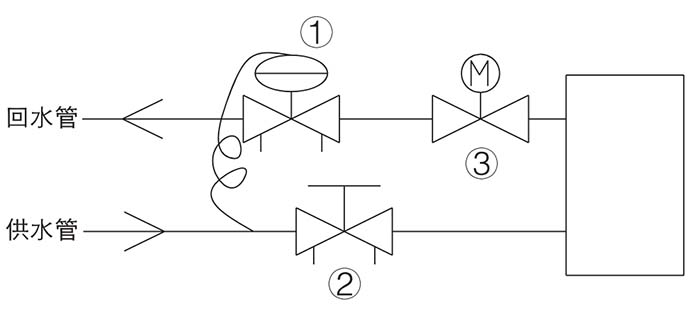

動態壓差平衡閥安裝說明

動態壓差平衡閥可以單獨使用，亦可與靜態平衡閥配合使用。水流方向需與閥體箭頭方向符合一致。安裝之前應當沖洗管路，并建議在前端安裝過濾器。毛細管應連接在供水管路的上方或水平處，但不可位于管路下方，以防被灰塵微粒堵塞，水系統打壓測試之前，必須把毛細信號管安裝連接好并且旋轉阻斷閥。否則壓力過大會(huì )導致壓差調節器的損壞。

動態壓差平衡閥始終安裝于回水管上，當與靜態平衡閥配合使用時，如上圖所示靜態平衡閥安裝于供水管。


溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的動態壓差平衡閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
