日標立式止回閥

內容摘要

日標立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。
詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

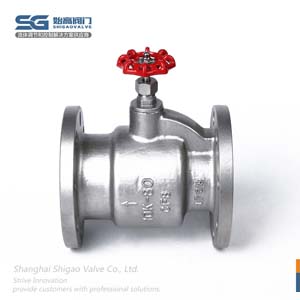

10K日標立式止回閥圖1   10K日標立式止回閥圖2   10K日標立式止回閥圖3   20K日標立式止回閥圖4   20K日標立式止回閥圖5   20K日標立式止回閥圖6   20K日標立式止回閥圖7
日標立式止回閥參數表
產品品牌： 始高閥門 產品名稱： 日標立式無沖擊止回閥
產品型號： H42X 閥體材質： SCS13不銹鋼;SCS14不銹鋼
連接方式： 法蘭式 公稱通徑： 40A~300A
公稱壓力： 10K;20K 適用介質： 水、油、蒸汽、腐蝕性介質
適用溫度： -20℃~120℃ 設計標準： JIS B2071
結構長度： JIS B2002 法蘭標準： JIS B2220
檢查和試驗： JIS B2003 制造標準： 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

日標立式止回閥簡介

日標立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。工作特點是載荷變化大，啟閉頻率小，一投入關閉或開啟狀態，適用周期便很長，且不要求運動部件運動。但一旦又切換要求，則必須動之靈活，這一要求較常見的機械運動更為苛刻。

日標立式止回閥的零部件材質

No. 零件名稱 材質 No. 零件名稱 材質
1 螺母 304 2 墊圈 304
3 手輪 KTH330 4 壓蓋螺母 SCS13
5 填料壓套 304 6 填料 PTFE
7 填料墊 304 8 閥桿 304/316
9 閥蓋 SCS13/SCS14 10 密封墊 PTFE
11 閥瓣 304/316 12 閥體 SCS13/SCS14
13 螺釘 304 14 彈簧座 SCS13/SCS14
15 閥瓣 SCS13/SCS14 16 彈簧 304/316
17 閥座 氟橡膠 - - -

10K日標立式止回閥的外形和連接尺寸

10K日標立式止回閥外形尺寸

NPS D1 d K D f C N-Z L H E
40A 40 81 105 140 2 16 4-19 160 75 143
50A 50 96 120 155 2 16 4-19 184 75 160
65A 65 116 140 175 2 18 4-19 200 75 165
80A 80 126 150 185 2 18 8-19 210 80 190
100A 100 151 175 210 2 18 8-19 218 80 190
125A 125 182 210 250 2 20 8-23 253 80 240
150A 150 212 240 280 2 22 8-23 280 80 255
200A 200 262 290 330 2 22 12-23 415 80 285
250A 250 324 355 400 2 24 12-25 460 80 305
300A 300 368 400 445 3 24 16-25 605 80 335

20K日標立式止回閥的外形和連接尺寸

20K日標立式止回閥外形尺寸

NPS D1 d K D f C N-Z L H E
40A 40 81 105 140 2 18 4-19 160 75 143
50A 50 96 120 155 2 18 8-19 184 75 160
65A 65 116 140 175 2 20 8-19 200 75 165
80A 80 132 160 200 2 22 8-23 210 80 190
100A 100 160 185 225 2 24 8-23 218 80 190
125A 125 195 225 270 2 26 8-25 253 80 240
150A 150 230 260 305 2 28 12-25 280 80 255
200A 200 275 305 350 2 30 12-25 415 80 285
250A 250 345 380 430 2 34 12-27 460 80 305
300A 300 395 430 480 3 36 16-27 605 80 335

結語

日標立式止回閥這種類型的閥門的作用是只允許介質向一個方向流動，而且阻止反方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
