氣動法蘭軟密封蝶閥

內容摘要

氣動法蘭軟密封蝶閥是由角行程氣動執行器及蝶閥閥體組成，其主要優點：結構簡單、體積小重量輕、造價低，氣動法蘭蝶閥該特點尤其顯著，安裝在高空暗道，經過二位五通電磁閥控制操作方便，配以閥門定位器也可調節介質流量、溫度、壓力等參數。氣動法蘭蝶閥流體阻力較小。
詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

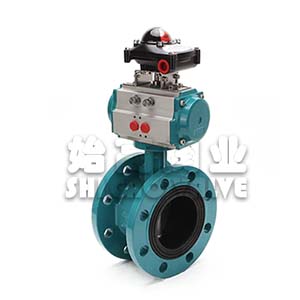

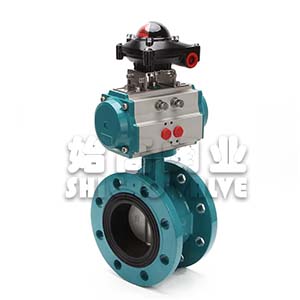

氣動法蘭軟密封蝶閥圖1   氣動法蘭軟密封蝶閥圖2   氣動法蘭軟密封蝶閥圖3   氣動法蘭軟密封蝶閥圖4
氣動法蘭軟密封蝶閥參數表
產品品牌： 始高閥門 產品名稱： 氣動法蘭軟密封蝶閥
產品型號： D641X 閥體材質： 球墨鑄鐵、碳鋼、不銹鋼
連接方式： 法蘭連接 適用壓力： PN10
公稱通徑： DN50～DN1200 驅動方式： 氣動
適用介質： 水、油等 適用溫度： ≤90℃
流量特性： 近似快開型 閥板形式： 垂直板式
泄漏量： 按GB/T4213-92 法蘭標準： JB/T79、GB/T9113、HG20594-97
執行器形式： AT氣動執行器/AW氣動執行器/PT氣動執行器 作用方式： 雙作用(氣開氣關)、單作用(彈簧復位)
控制方式： 開關型、智能調節型 氣源壓力： 雙作用3-8bar；單作用4-8bar
操作介質： 空氣 連接尺寸： ISO5211
氣源接口： 符合NAMUR標準 制造標準： 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制
閥門概述Product introduction

氣動法蘭軟密封蝶閥是由角行程氣動執行器及蝶閥閥體組成，其主要優點：結構簡單、體積小重量輕、造價低，氣動法蘭蝶閥該特點尤其顯著，安裝在高空暗道，經過二位五通電磁閥控制操作方便，配以閥門定位器也可調節介質流量、溫度、壓力等參數。氣動法蘭蝶閥流體阻力較小，中大口徑的氣動法蘭蝶閥全開時有效流通面積較大，啟閉迅速省力，蝶扳旋轉90角度即可完成啟閉，由于轉軸兩側蝶板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，氣動法蘭蝶閥密封材料有丁晴橡膠、氟橡膠，稱為氣動法蘭軟密封蝶閥。其中氣動硬密封法蘭蝶閥為多層次金屬硬密封，具有彈性密封的優點，無論在低溫情況下均具有優良的密封性能。所以氣動法蘭蝶閥廣泛應用于冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。

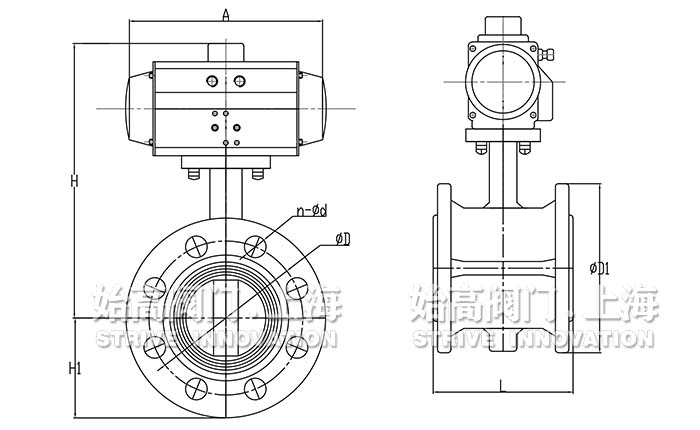

外形尺寸Overall Dimension

氣動法蘭軟密封蝶閥尺寸

DN A H H1 L D1
50 168 220 82 109 165
65 219 234 91 112 185
80 249 254 98 114 200
100 274 283 108 128 220
125 316 295 123 141 250
150 356 349 140 141 285
200 417 404 169 155 340
250 452 448 202 166 395
300 540 550 223 180 445
350 685 770 253 190 505
400 743 829 283 216 565
結構特點Features

1、體積小、重量輕、操作輕巧、便于安裝、維修。
2、密封性能優良可靠、零泄漏,使用壽命長。
3、流量特性趨于直線,調節性能。
4、結構簡單,開關迅速,90°旋轉啟閉。
5、可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。

閥門細節Details of valves

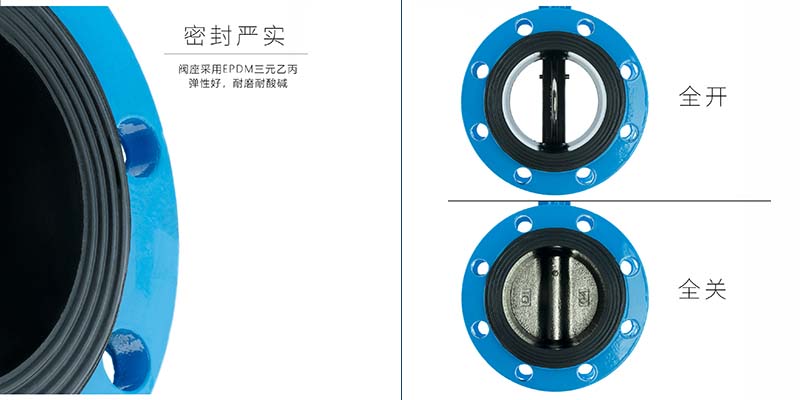

氣動法蘭軟密封蝶閥細節圖1

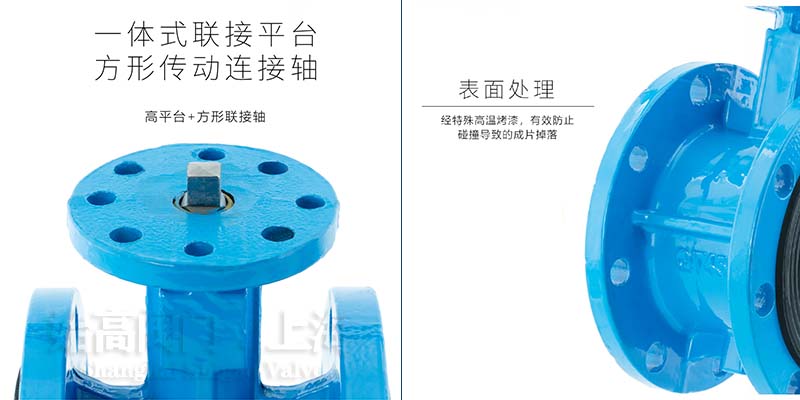

氣動法蘭軟密封蝶閥細節圖2

結語Conclusion

氣動法蘭軟密封蝶閥是由氣動執行器和法蘭軟密封蝶閥組成，適用于適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用
