| 產品品牌： |
始高閥門 |
產品名稱： |
氣動液壓高壓球閥 |
| 產品型號： |
Q611F-320P/Q611F-500P/KHB |
閥體材質： |
不銹鋼/碳鋼 |
| 連接方式： |
內螺紋 |
適用壓力： |
32MPa/50MPa |
| 公稱通徑： |
DN8~DN50 |
驅動方式： |
氣動 |
| 適用介質： |
水、氣、液壓油等 |
適用溫度： |
-20°C ~ +150°C |
| 執行器形式： |
AT氣動執行器 |
作用方式： |
雙作用(氣開氣關)、單作用(彈簧復位) |
| 控制方式： |
開關兩位控制、4-20mA模擬量控制 |
氣源壓力： |
雙作用3-8bar；單作用4-8bar |
| 操作介質： |
空氣 |
連接尺寸： |
ISO5211 |
| 氣源接口： |
符合NAMUR標準 |
制造標準： |
國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
閥門概述Product introduction
氣動液壓高壓球閥主要應用于液壓管路中控制油液的流通和截止。本球閥具有流阻損失小，密封性能可靠，操作方便，外觀精美等特點。閥體采用鋼制鍛件，表面鍍鉻，鍍黃鋅�？膳湟蚤y門定位器輸入4-20mA的模擬信號從而控制球芯運轉的開度大小，實現對介質壓力、流量、溫度等參數的比例式調節。
氣動液壓高壓球閥由氣動執行器和鍛造內螺紋高壓球閥組成。氣動高壓閥體采用鍛造工藝加工而成，提高了材料的強度，避免鑄件的氣孔，沙眼等缺陷。確保高壓球閥使用安全。密封圈采用尼龍材料，比聚四氟乙烯承受壓力更高，使用壽命長，密封性好。主副閥體采用螺紋連接，結構緊湊。適用于液壓油，高壓氣體等介質。氣動執行器可以配裝各種附件，使用更加安全方便。
型號編制Model
| KHB |
M27×1.5 |
10 |
1 |
1 |
1 |
1 |
01 |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1、系列代號：KHB（BKH）系列-閥塊型球閥DN4-DN25，KHM（MKH）系列-袖套型球閥DN32-DN50。
2、連接代號：M**、G**、**LR、**SR、PT**、NPT**。
3、公稱通徑：04、06、08、10、13、16、20、25、32、40、50。
4、閥體、接頭材料：1-45#、3-316不銹鋼。
5、球芯、閥鎖材料：1-45#、3-316不銹鋼。
6、球封材料：1-POM（聚甲醛）、2-PTFE（聚四氟乙烯）。
7、閥體與接頭和閥鎖處密封材料：1-NBR、2-FPM/FKM（氟橡膠）。
8、手柄形式：01-C型鋅合金曲手柄、02-B型鋅合金曲手柄、03-B型鑄鋼曲手柄、09-不帶手柄。
備注：壓力參數對應產品的材料為碳鋼。材料1111為常規使用組合，PTFE材料使用高工作壓力不超過100bar
主要零部件材質Material of main parts
| 名稱 |
材質 |
材質 |
材質 |
材質 |
| 閥體、閥蓋 |
A105 |
304 |
316 |
316L |
| 球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
| 閥桿 |
2Cr13 |
304 |
316 |
316L |
| 閥座密封圈 |
PTFE、碳素纖維+PTFE、PPL |
PTFE、碳素纖維+PTFE、PPL |
PTFE、碳素纖維+PTFE、PPL |
PTFE、碳素纖維+PTFE、PPL |
| 填料 |
V型PTFE、柔性石墨 |
V型PTFE、柔性石墨 |
V型PTFE、柔性石墨 |
V型PTFE、柔性石墨 |

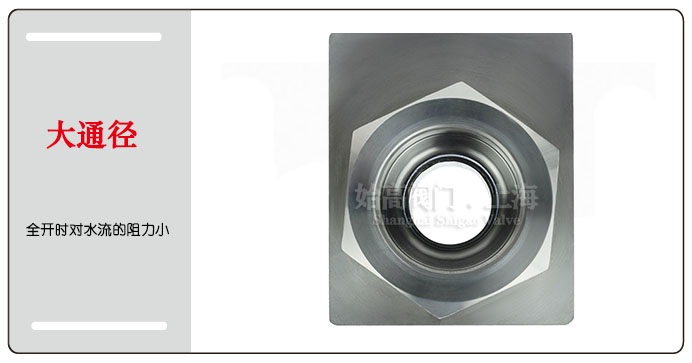

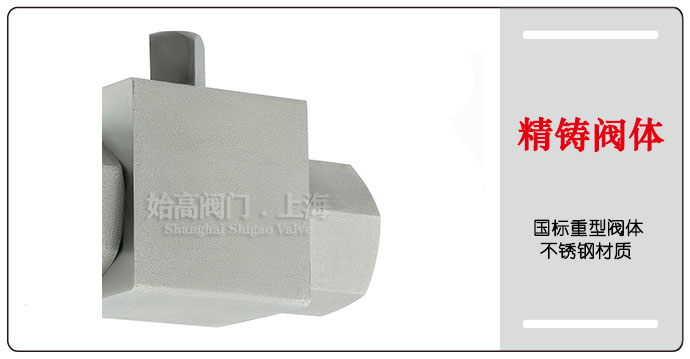

閥門細節Details of valves
外形尺寸Overall Dimension
| DN |
T |
H |
C |
K |
D |
R |
| 8 |
83 |
43 |
48 |
34 |
G1/4" |
6 |
| 10 |
83 |
43 |
48 |
34 |
G3/8" |
8 |
| 15 |
83 |
43 |
48 |
34 |
G1/2" |
10 |
| 20 |
103 |
53 |
62 |
45 |
G3/4" |
14.5 |
| 25 |
113 |
64 |
62 |
56 |
G1" |
19.6 |
| 32 |
125 |
68 |
62 |
60 |
G1-1/4" |
24.5 |
| 40 |
136 |
70 |
73 |
66 |
G1-1/2" |
30 |
| 50 |
160 |
88 |
73 |
80 |
G2" |
39.6 |
結語Conclusion
氣動液壓高壓球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開全閉的動作。實現對壓力、流量、溫度、液位等參數的調節。具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。適用于介質是粘稠、含顆粒、纖維性質的場合，廣泛用于石油、化工、輕工、高壓設備、制藥等工業自動控制系統中，作遠距離集中控制或就地控制。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動液壓高壓球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
