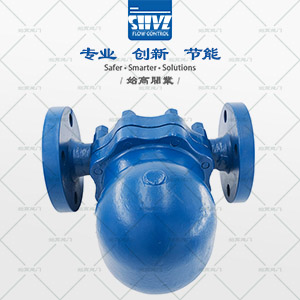

GHFY - 平衡雙閥座疏水閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 平衡雙閥座疏水閥 |
| 產品型號： | GHFY-F；GHFY-W | 閥體材質： | WCB；WC6 |
| 連接方式： | 法蘭；對焊 | 公稱通徑： | DN32~DN100 |
| 驅動方式： | 自動 | 適用介質： | 蒸汽；空氣；凝結水 |
| 適用溫度： | ＜425℃ | 公稱壓力 | PN110 |
| 壓差范圍： | 0.05-6.5MPa | 設計制造： | EN 26704；ISO 6552 |
| 連接長度： | EN 26554；GB/T 12250 | 試驗標準： | GB/T 12251-2005；EN 26948 |
|
閥門概述Product introduction
GHFY系列平衡雙閥座疏水閥該閥剛啟動時，自動排空氣裝置迅速排除系統中不凝結氣體，當蒸汽和熱凝結水進入后，閥腔內溫度隨著升高，排空氣裝置自動關閉，浮球根據凝結水水位的變化而作升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥芯關閉排水閥座孔。
結構特點Features
-平衡雙閥座設計，經過特殊處理的閥座及閥瓣在高溫高壓情況下使用壽命更長；
-閥體內設防沖蝕擋板，耐水錘震動；
-背壓率大于90％，便于凝結水回收；
-內置進口雙金屬片自動排空氣裝置，啟動迅速，無空氣氣堵。
排量圖Displacement diagram
外形尺寸Overall Dimension
| 型號 | DN | A | B | C |
| GHFY-F-III | 25-32 | 350 | 300 | 250 |
| 40-65 | 350 | 300 | 250 | |
| GHFY-F-IV | 50-100 | 500 | 570 | 320 |
| GHFY-W-III | 25-32 | 320 | 300 | 250 |
| 40-65 | 320 | 300 | 250 | |
| GHFY-W-IV | 50-100 | 400 | 570 | 320 |
結語Conclusion
平衡雙閥座疏水閥主要用于石油、化工、冶金、電力、食品造紙等行業的大型蒸汽設備。適用于壓力波動較大或容易產生大量凝結水的高壓高溫場合，如各種蒸汽管網、加熱設備、烘干設備、伴熱設備、石油化工蒸餾塔設備等。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的平衡雙閥座疏水閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
