FT43 FT44 - 雙閥座杠桿浮球式疏水閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 雙閥座杠桿浮球式疏水閥 |
| 產品型號： | FT44 FT43 | 閥體材質： | 球墨鑄鐵GGG40；鑄鋼WCB；不銹鋼CF8 |
| 連接方式： | 法蘭 | 公稱通徑： | DN32~DN125 |
| 驅動方式： | 自動 | 適用介質： | 蒸汽；空氣；凝結水 |
| TMO最大工作溫度： | 250℃ 球鐵；300℃ 碳鋼 | PMO飽和蒸汽下最大工作壓力： | 14bar 球鐵；32bar 碳鋼 |
| 安裝位置： | 水平連接從左到右；水平連接從右到左 | 設計制造： | EN 26704；ISO 6552 |
| 連接長度： | EN 26554；GB/T 12250 | 試驗標準： | GB/T 12251-2005；EN 26948 |
|
雙閥座杠桿浮球式疏水閥該閥剛啟動時，自動排空氣裝置迅速排除系統中不凝結氣體，當蒸汽和熱凝結水進入后，閥腔內溫度隨著升高，排空氣裝置自動關閉，浮球根據凝結水水位的變化而作升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥芯關閉排水閥座孔。
-平衡雙閥座設計，與同類的疏水閥相比體積小排量大，在需要大排量除凝結水的工況使用；
-閥體內設防沖蝕擋板，耐水錘震動；
-背壓率＞90％，便于凝結水回收；
-內置自動排空氣裝置，啟動迅速，無空氣氣堵，排除不可凝結氣體性能好，可在線更換；
-排水閥座孔始終在凝結水水位以下，形成水封，工作時無新鮮蒸汽泄漏。
上圖中的冷凝水排量是基于飽和溫度下的，在蒸汽設備剛開機狀態時冷凝水為冷態，疏水閥內部熱靜力排空氣閥打開可額外增加冷凝水的排量。
冷機氣動額外增加的排量
PMX 4.5bar：600kg/h；PMX 10bar：1200kg/h；PMX 14bar：1500kg/h
FT43
| DN | A | B | C | D |
| 32 | 230 | 140 | 125 | 330 |
| 40 | 230 | 140 | 125 | 330 |
| 50 | 230 | 140 | 125 | 330 |

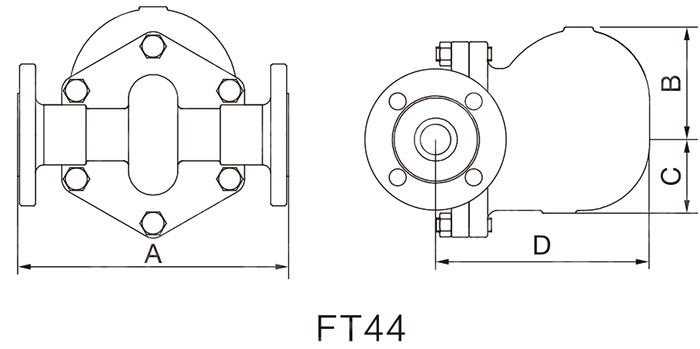

FT44
| DN | A | B | C | D |
| 32 | 320 | 129 | 90 | 250 |
| 40 | 320 | 129 | 90 | 250 |
| 50 | 320 | 129 | 90 | 250 |
| 65 | 340 | 129 | 90 | 260 |
| 80 | 350 | 129 | 90 | 260 |
| 100 | 350 | 129 | 90 | 270 |
| 125 | 350 | 129 | 90 | 280 |
雙閥座杠桿浮球式疏水閥主要用于石油、化工、冶金、電力、食品造紙等行業的大型蒸汽設備。適用于壓力波動較大或容易產生大量凝結水的場合，如各種蒸汽管網、加熱設備、烘干設備、伴熱設備、石油化工蒸餾塔設備等。
