Q1 - 電動不銹鋼法蘭球閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 電動不銹鋼法蘭球閥 |
| 產品型號： | 090-Q1-B4-F-16-P | 閥體材質： | 鑄鋼、不銹鋼 |
| 連接方式： | 法蘭 | 公稱通徑： | DN15~DN200 |
| 驅動方式： | 電動 | 適用介質： | 水、油、氣 |
| 適用溫度： | -18℃~150℃/-18℃~240℃ | 公稱壓力： | 1.6MPa~6.4MPa |
| 執行器形式： | 精小型、電子式、防爆型 | 控制方式： | 開關型、調節型 |
| 電源電壓： | 110VAC；220VAC；380VAC；50/60Hz | 輸入信號： | 4-20mADC或1~5VDC |
| 輸出信號： | 4-20mADC | 防護等級： | IP65；IP67；IP68 |
| 防爆等級： | Exd II BT4；Exd II CT6 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
電動不銹鋼法蘭球閥是一種轉角90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑等并成一直徑，介質可以毫無損失的流過。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

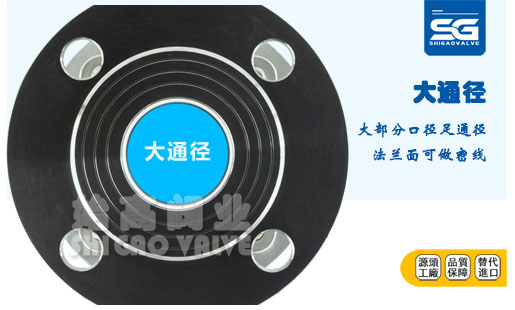

電動法蘭球閥是由法蘭式球閥裝配上電動執行器組成，依靠電源驅動來操作閥門的啟閉與介質大小的調節，根據密封結構可分為軟密封和金屬硬密封，以適用于不同的工況及介質當中。由于電動法蘭球閥的啟閉件是一個帶孔的圓形球體，閥門打開時，閥體的通道與管道相等形成一個大直徑，可以讓介質無損失的從通口流過。
1、流體阻力小、球閥是所有閥類中流體阻力較小的一種，即使是縮徑球閥，其流體阻力也相當小。

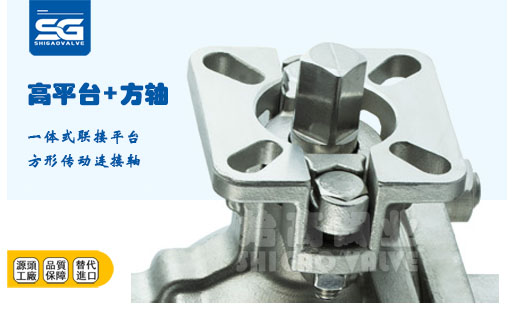

2、止推軸承減小閥桿摩擦力矩，可使用閥桿長期操作平衡靈活。
3、閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質的壓力的增大而增大。
4、閥桿密封可靠，由于閥桿只做旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增大而增大。
5、由于聚四氟乙烯材料具有良好的自潤滑性，與球體的摩擦損失小，球閥的使用壽命長。

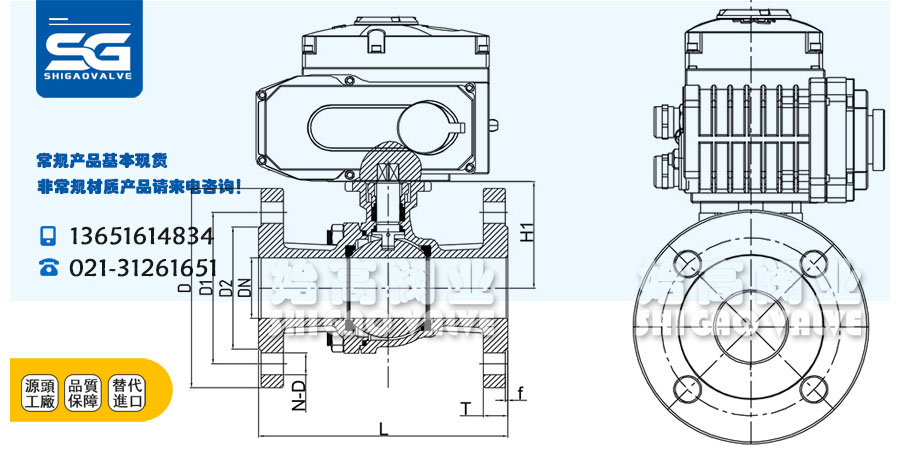

| DN | L | H1 | D | D1 | D2 | T | f | n-d |
| 15 | 130 | 48 | 95 | 65 | 45 | 16 | 2 | 4-14 |
| 20 | 130 | 53 | 105 | 75 | 58 | 16 | 2 | 4-14 |
| 25 | 140 | 58.5 | 115 | 85 | 68 | 18 | 2 | 4-14 |
| 32 | 165 | 71 | 140 | 100 | 78 | 18 | 2 | 4-18 |
| 40 | 165 | 76 | 150 | 110 | 88 | 18 | 2 | 4-18 |
| 50 | 203 | 85 | 165 | 125 | 102 | 18 | 2 | 4-18 |
| 65 | 222 | 101.5 | 185 | 145 | 122 | 18 | 2 | 8-18 |
| 80 | 241 | 111.5 | 200 | 160 | 138 | 20 | 2 | 8-18 |
| 100 | 305 | 146 | 220 | 180 | 158 | 20 | 2 | 8-18 |
| 125 | 325 | 183 | 250 | 210 | 188 | 19 | 3 | 8-18 |
| 150 | 350 | 202 | 285 | 240 | 212 | 19 | 3 | 8-22 |
| 200 | 400 | 253 | 340 | 295 | 268 | 21 | 3 | 12-22 |
 |
 |
 |
 |
電動不銹鋼法蘭球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。全通徑的閥體內腔為介質提供了阻力很小、直通的流道。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動不銹鋼法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
