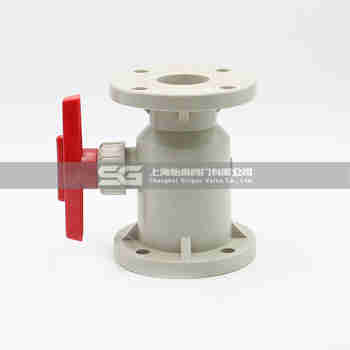

PPH一體式塑料球閥
| 產品信息 | |
| 產品型號：Q41F-10S |  021-31261651 |
| 產品口徑：DN15-DN300 |  www.eyzs.com.cn |
| 產品壓力：1.0MPa |  [email protected] |
| 產品材質：PPH |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、PPH一體式法蘭塑料球閥概述
PPH一體式法蘭塑料球閥Q41F-10S為整體式結構泄漏點少，強度高，轉動靈活、使用方便。在使用過程中兩端法蘭與管路連接時，要均勻擰緊螺栓，防止法蘭變形造成泄漏。順時針?lè)较蛐D(zhuǎn)手柄為關閉，反之開啟。只可做斷流、通流，不宜有流量調節。
二、PPH一體式法蘭塑料球閥參數表
| 公稱通徑：DN15-DN300 | 公稱壓力：1.0MPa |
| 適用溫度：-20℃-110℃ | 適用介質：水、油、氣、酸堿物等 |
| 閥體材質：PPH | 連接方式：法蘭 |
三、零部件材質
| 序號 | 名稱 | 材質 |
| 1 | 手柄 | 合金料 |
| 2 | 壓緊螺母 | FRPP/PVDF/UPVC/CPVC/PPH |
| 3 | 內塞 | FRPP/PVDF/UPVC/CPVC/PPH |
| 4 | 閥桿 | FRPP/PVDF/UPVC/CPVC/PPH |
| 5 | 閥桿密封 | PTFE |
| 6 | 球密封 | PTFE |
| 7 | 密封座 | FRPP/PVDF/UPVC/CPVC/PPH |
| 8 | 球 | FRPP/PVDF/UPVC/CPVC/PPH |
| 9 | 閥體 | FRPP/PVDF/UPVC/CPVC/PPH |
四、PPH一體式法蘭塑料球閥的特點
1、采用工程塑料耐腐蝕熱塑性塑料一次注塑成形，有較強抗腐蝕能力。
2、密封可靠、啟閉力矩小。
3、流體阻力小、啟閉迅速。
4、結構簡單、外形美觀。
五、PPH一體式法蘭塑料球閥尺寸表
| DN | D1 | D | L | h | n | φ | |||||||||
| D | JIS | DIN | ANSI | n | JIS | DIN | ANSI | φ | JIS | DIN | ANSI | ||||
| 15 | 95 | 65 | 70 | 65 | 2.38 | 120 | 18 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 0.63 |
| 20 | 105 | 75 | 75 | 75 | 2.76 | 120 | 18 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 0.63 |
| 25 | 115 | 85 | 90 | 85 | 3.13 | 130 | 18 | 4 | 4 | 4 | 4 | 14 | 19 | 14 | 0.63 |
| 32 | 135 | 100 | 100 | 100 | 3.45 | 145 | 18 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.63 |
| 40 | 145 | 110 | 105 | 110 | 3.88 | 168 | 20 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.63 |
| 50 | 160 | 125 | 120 | 125 | 4.74 | 180 | 22 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.75 |
| 65 | 180 | 145 | 140 | 145 | 5.49 | 225 | 22 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 0.75 |
| 80 | 195 | 160 | 150 | 160 | 6 | 260 | 25 | 8 | 8 | 8 | 8 | 18 | 19 | 18 | 0.75 |
| 100 | 215 | 180 | 175 | 180 | 7.5 | 280 | 25 | 8 | 8 | 8 | 8 | 18 | 19 | 18 | 0.75 |
| 125 | 245 | 210 | 210 | 210 | 8.5 | 350 | 30 | 8 | 8 | 8 | 8 | 18 | 23 | 18 | 0.87 |
| 150 | 280 | 240 | 240 | 240 | 9.51 | 400 | 30 | 8 | 8 | 8 | 8 | 23 | 23 | 23 | 0.87 |
| 200 | 335 | 295 | 290 | 295 | 11.75 | 400 | 35 | 8 | 12 | 8 | 8 | 23 | 23 | 23 | 0.87 |
| 250 | 390 | 350 | 355 | 350 | 14.03 | 450 | 38 | 12 | 12 | 12 | 12 | 23 | 25 | 23 | 0.97 |
| 300 | 445 | 400 | 400 | 400 | 16.7 | 450 | 40 | 12 | 16 | 12 | 12 | 23 | 25 | 23 | 0.97 |
六、應用
塑料球閥可以運送泥漿，在管道口積存液體zui少。低壓下，可以實現良好的密封。調節性能好。塑料球閥的流線形設計，使流體阻力損失小，可謂是一種節能型產品。
本文網址：http://www.eyzs.com.cn/productintro/1768.htm
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的PPH一體式塑料球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
