KH4四通高壓球閥

一、四通高壓球閥概述

KH4四通高壓球閥主要用于液壓系統管路或集成系統中，控制工作介質的流通和截止。產品被廣泛應用于工業液壓設備；船舶液壓系統；礦山和冶金設備；車輛和公稱機械液壓系統；農用機械；石油工業設備等。
球閥主要由閥體、球體、閥桿、手柄和密封件等組成。閥體采用優質鋼件，外表有多種處理形式，外觀精美，經久耐用。

二、四通高壓球閥參數

1、系列代號：四通球閥
2、公稱通徑：04、06、08、10、12、16、20
3、連接方式：板式連接、螺紋連接
4、球閥機能：T、X
5、閥體接頭材料：1-碳鋼、3-不銹鋼
球軸材料：1-碳鋼、3-不銹鋼
球體密封材料：1-POM
接頭體和球軸密封圈材料：2-NBR、4-氟橡膠
常規材料組合：1112

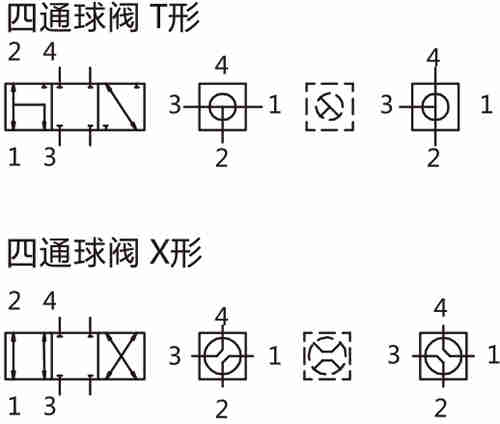

三、圖形符號

四、四通高壓球閥尺寸表

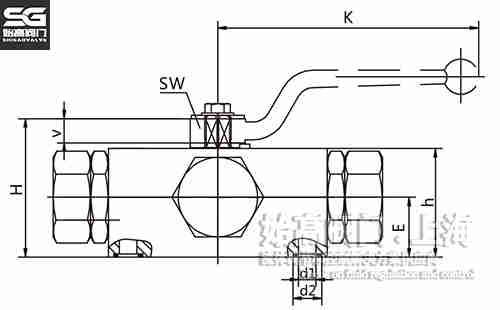

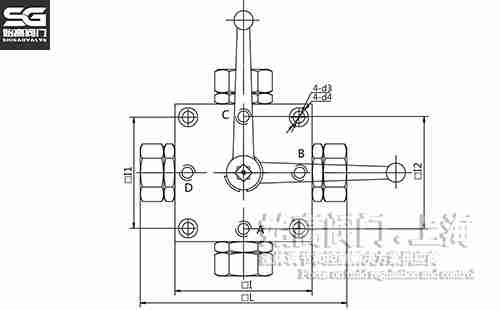

板式連接：

型號	L	L1	L2	L	H	h	E	v	SW	K	d1	d2	d3	d4
KH4-DN06-B	90	70	68.6	102	58	40	22	13	12	160	6	14	11	18
KH4-DN10-B	99	80	81	149	62.5	57	31	11	9	130	8	14.8	8.5	14
KH4-DN13-B	140	90	115.4	154	78	60	31	14	14	200	13	19.8	13.5	20
KH4-DN20-B	171	100	137	184	88	67	36.5	16.5	17	320	18	27.9	13.5	20
KH4-DN25-B	205	115	162	225	96	75	40.5	16.5	17	320	23	31.9	18	26
KH4-DN32-B	260	148.5	180	288	147	115	62	26	22	600	32	39.9	22	33
KH4-DN40-B	301	155.5	206	332	156	125	65	25	22	600	38	55.9	26	40

螺紋規格：

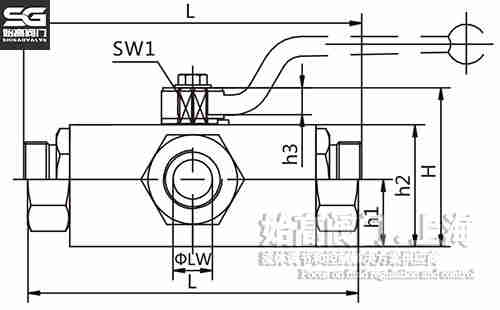

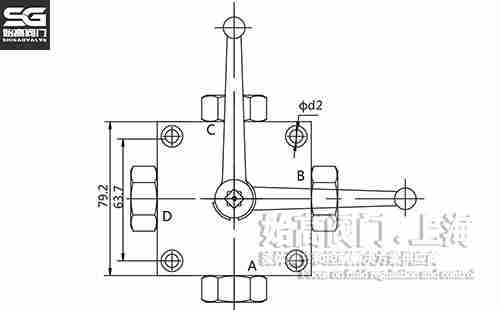

連接口略圖：

型號	DN	LW T	LW X	RA	d1	i	L	L1	L3	H	h1	h2	d2	SW1	SW2
KH4-DN04	04	5	5	8	M12×1.25	10	105	70	55	57	22	40	6.5	12	24
KH4-DN06	06	5	5	11	M16×1.5	11	114	70	55	57	22	40	6.5	12	24
KH4-DN08	08	9	9	16	M22×1.5	12	116	80	65	67.5	27	50	6.5	12	30
KH4-DN10	10	9	9	20	M27×1.5	12	144	80	65	67.5	27	50	6.5	14	30
KH4-DN16	16	12	12	24	M30×1.5	13	144	100	80	77.5	31	60	6.5	14	36
KH4-DN20	20	18	18	30	M36×2	15	166	100	85	92	36	73	9	17	46

連接口略圖：

型號	DN	LW T	LW X	RA	d1	i	L	L1	L3	H	h1	h2	d2	SW1	SW2
KH4-DN04	04	5	5	-	G1/8	10	100	70	55	57	22	40	6.5	12	24
KH4-DN06	06	5	5	-	G1/4	14	100	70	55	57	22	40	6.5	12	24
KH4-DN10	10	9	9	-	G3/8	14	115	80	65	67.5	27	50	6.5	14	30
KH4-DN16	16	12	12	-	G1/2	16	135	100	80	77.5	31	60	9	14	36
KH4-DN20	20	18	18	-	G3/4	18	144	100	85	92	36	73	9	17	46

連接口略圖：

型號	DN	LW T	LW X	RA	d1	i	L	L1	L3	H	h1	h2	d2	SW1	SW2
KH4-DN04	04	5	5	6	M12×1.25	10	105	70	55	57	22	40	6.5	12	24
KH4-DN06	06	5	5	8	M14×1.5	10	105	70	55	57	22	40	6.5	12	24
KH4-DN08	08	9	9	10	M16×1.5	11	114	80	65	57.5	27	50	6.5	12	30
KH4-DN10	10	9	9	12	M18×1.5	11	114	80	65	67.5	27	50	6.5	14	30
KH4-DN12	12	12	12	15	M22×1.5	12	136	100	80	77.5	31	60	6.5	14	36
KH4-DN16	16	12	12	18	M26×1.5	12	136	100	80	77.5	31	60	9	14	36
KH4-DN20	20	18	18	22	M30×2	14	143	100	85	92.5	36	73	9	17	46

連接口略圖：

型號	DN	LW T	LW X	RA	d1	i	L	L1	L3	H	h1	h2	d2	SW1	SW2
KH4-DN04	04	5	5	8	M16×1.5	12	105	70	55	57	22	40	6.5	14	24
KH4-DN06	06	5	5	10	M18×1.5	12	105	70	55	57	22	40	6.5	12	24
KH4-DN08	08	9	9	12	M20×1.5	12	116	80	65	67.5	27	50	6.5	12	30
KH4-DN10	10	9	9	14	M22×1.5	14	120	80	65	67.5	27	50	6.5	14	30
KH4-DN12	12	12	12	16	M24×1.5	14	140	100	80	77.5	31	60	6.5	14	36
KH4-DN16	16	12	12	20	M30×2	16	144	100	80	77.5	31	60	9	14	36
KH4-DN20	20	18	18	25	M36×2	16	151	100	85	92	36	73	9	17	46

溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的KH4四通高壓球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
