WJ41H鍛鋼波紋管截止閥

產品信息
產品型號：WJ41H 021-31261651 021-31261651
產品口徑：DN15-DN50 www.eyzs.com.cn www.eyzs.com.cn
產品壓力：1.6MPa-4.0MPa 961134865@qq.com [email protected]
產品材質：A105 資料下載 資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

鍛鋼波紋管截止閥

鍛鋼波紋管截止閥摘要：

WJ41H鍛鋼波紋管截止閥的關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。廣泛應用于石油化工、化纖紡織、塑料制紙、電力鋼鐵、印染橡膠、天然氣等其他氣體中，性能安全可靠，廣泛應用于乙二醇等工業流體。


產品品牌： 始高閥門 產品名稱： 鍛鋼波紋管截止閥
產品型號： WJ41H 閥體材質： A105
連接方式： 法蘭 適用壓力： 1.6MPa-4.0MPa
公稱通徑： DN15-DN50 適用介質： 水、氣、油等
驅動方式： 手動 制造標準： 國標GB、美標ANSI/API

一、產品概述

WJ41H鍛鋼波紋管截止閥的關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。廣泛應用于石油化工、化纖紡織、塑料制紙、電力鋼鐵、印染橡膠、天然氣等其他氣體中，性能安全可靠，廣泛應用于乙二醇等工業流體。采用波紋管密封的設計，消除普通閥門閥桿老化快易泄漏的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維護及頻繁的維修保養，還提供清潔安全工作環境。

二、特點

1、閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長。
2、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會(huì )避免泄漏，并符合國際密封標準。
3、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。

三、參數表

公稱通徑：DN15-DN50 公稱壓力：1.6MPa-4.0MPa
適用介質：水、油、蒸汽等 適用溫度：-196℃~500℃
閥體材質：A105 連接方式：法蘭、對焊、承插焊
設計標準：DIN 3352、GB/T 122234-2007 結構長度：DIN 3202、GB/T 12221-2005
連接法蘭：DIN 2543-2545、HG/T 20592-97 試驗和檢驗：DIN 3230、JB/T 9092-99

四、零部件材質

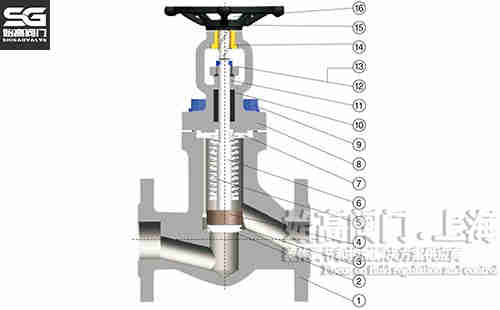

鍛鋼波紋管截止閥零件圖鍛鋼波紋管截止閥實物

序號 名稱 材質 序號 名稱 材質
1 閥體 A105、F304、F316 2 閥座 304、Stellite
3 閥瓣 2Cr13、F304、F316 4 軸銷 SS304、SS316
5 波紋管組件 SS304、SS316L 6 閥桿 2Cr13、F304、F316
7 墊片 柔性石墨+不銹鋼 8 閥蓋 WCB、CF8、CF3
9 六角螺母 ASTM A194-2H、A194-8 10 雙頭螺栓 ASTM A193-B7、A193-B8
11 填料 柔性石墨 12 壓板 WCB、CF8
13 千斤螺栓 ASTM A193-B7、A194-B8 14 六角螺母 ASTM A194-2H、A194-8
15 定位片 45# 16 閥母 銅合金、D2、BL-2
17 手輪 碳鋼 18 并帽 45#

五、尺寸表

鍛鋼波紋管截止閥尺寸鍛鋼波紋管截止閥結構

PN16
口徑 L D D1 D2
15 130 95 65 45
20 150 105 75 58
25 160 115 85 68
32 180 140 100 78
40 200 150 110 88
50 230 165 125 102
PN25
15 130 95 65 45
20 150 105 75 58
25 160 115 85 68
32 180 140 100 78
40 200 150 110 88
50 230 165 125 102
PN40
15 130 95 65 45
20 150 105 75 58
25 160 115 85 68
32 180 140 100 78
40 200 150 110 88
50 230 165 125 102

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的WJ41H鍛鋼波紋管截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
