首頁 / 襯氟閥門 / 襯氟過濾器
更新時間：2024-06-20 16:56:15

襯氟Y型過濾器

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！
詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。
產品品牌： 始高閥門 產品名稱： 襯氟Y型過濾器
產品型號： H42F46 閥體材質： 碳鋼/不銹鋼
連接方式： 法蘭連接 公稱通徑： DN20~DN300
驅動方式： 自動 適用介質： 水、油、酸堿物等
適用溫度： -10℃~120℃ 公稱壓力： PN16
設計標準： GB/T 12224；HG/T 3704 結構長度： GB/T 12221
法蘭尺寸： HG/T 20592 壓力試驗： GB/T 13927

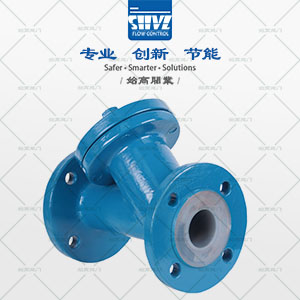

襯氟Y型過濾器圖1   Y型襯氟過濾器圖2   襯氟碳鋼Y型過濾器圖3   襯氟不銹鋼Y型過濾器圖4

一、襯氟Y型過濾器概述

S-YG41F46襯氟Y型過濾器是用來清除腐蝕性介質中的雜質，保護泵、閥門及其他設備的正常使用。由于過濾器內壁及濾網均采用耐腐蝕性極強的四氟制成，因此該產品廣泛應用于各種腐蝕性管路中。

二、襯氟Y型過濾器參數表

公稱通徑：DN20-DN350 公稱壓力：0.6MPa-1.6MPa、ANSI 150LB
適用介質：腐蝕性介質 適用溫度：0-100℃
閥體材質：鑄鐵、碳鋼、不銹鋼 設計與制造：GB/T12239
結構長度：HG/T 3704 法蘭尺寸：HG/T 2059、ASME B16.5

三、襯氟Y型過濾器尺寸表

襯氟Y型過濾器尺寸襯氟Y型過濾器實物

DN L D D1 D2 f b Z-φd
20 150 105 75 58 3 18 4-14
25 160 115 85 68 3.5 18 4-14
32 180 140 100 78 3.5 18 4-18
40 200 150 110 88 3.5 18 4-18
50 230 165 125 102 4 18 4-18
65 290 185 145 122 4 18 4-18
80 310 200 160 138 4 20 8-18
100 350 220 180 158 4.5 20 8-18
125 400 250 210 188 4.5 22 8-18
150 480 285 240 212 4.5 22 8-22
200 600 340 295 268 5 24 12-22
250 622 405 355 320 5 26 12-26
300 698 460 410 378 5 28 12-26
350 698 460 410 378 5 28 16-26

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的襯氟Y型過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們。
