首頁 / 襯氟閥門 / 襯氟隔膜閥
更新時間：2024-06-20 16:49:15

襯氟隔膜閥

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！
詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。
產品品牌： 始高閥門 產品名稱： 襯氟隔膜閥
產品型號： G41F46 閥體材質： 碳鋼/不銹鋼
連接方式： 法蘭連接 公稱通徑： DN15~DN300
驅動方式： 自動 適用介質： 水、油、酸堿物等
適用溫度： -10℃~120℃ 公稱壓力： PN6;PN10;PN16
設計標準： GB/T 12224；HG/T 3704 結構長度： HG/T 3704
法蘭尺寸： HG/T 20592 壓力試驗： GB/T 13927
襯氟隔膜閥圖1   襯氟碳鋼隔膜閥圖2   襯氟不銹鋼隔膜閥圖3   電動襯氟隔膜閥圖4

一、襯氟隔膜閥概述

G41F46襯氟隔膜閥是一種特殊形式的截斷閥，在閥體和閥蓋內裝有撓性隔膜或組合隔膜，其關閉件是與隔膜相連的一種壓縮裝置，啟閉件由鋼制閥瓣與軟質材料(橡膠和氟塑料復合)制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開，已達到截斷管內介質的目的。

二、襯氟隔膜閥參數表

公稱通徑：DN15-DN350 公稱壓力：0.6MPa-1.6MPa
適用介質：腐蝕性介質 適用溫度：0-100℃
閥體材質：鑄鐵、碳鋼、不銹鋼 設計與制造：GB/T12239
結構長度：HG/T 3704 法蘭尺寸：HG/T 20592

三、零件材質

序號 零件名稱 灰鑄鐵 碳鋼 不銹鋼
Z C P
1 閥體、閥蓋、閥瓣 HT250 WCB CF8
2 閥桿 35 1Cr13 1Cr18Ni19
3 襯里層 FEP(F46) PCTFE(F3) PTFE(F4)PO
4 膈膜片 FEP(F46)
5 螺母 45 45 0Cr18Ni9
6 手輪 HT200 HT200 WCC

四、襯氟隔膜閥尺寸表

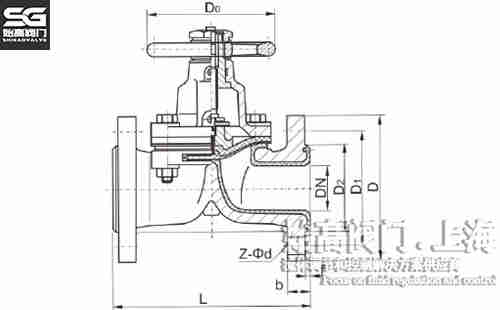

襯氟隔膜閥尺寸襯氟隔膜閥結構

DN L D D1 D2 f b Z-φd
15 125 80 55 40 3 12
4-11
20 135 90 65 50 3 14 4-11
25 145 100 75 60 3.5 14 4-11
32 160 120 90 70 3.5 14 4-14
40 180 130 100 80 3.5 14 4-14
50 210 140 110 90 4 14 4-14
65 250 160 130 110 4 14 4-14
80 300 190 150 128 4 16 4-18
100 350 210 170 148 4.5 16 4-18
125 400 240 200 178 4.5 18 8-18
150 460 265 225 202 4.5 18 8-18
200 570 320 280 258 5 20 8-18
250 680 375 335 312 5 22 12-18
300 790 440 395 365 5 22 12-22
350 927 490 445 415 5 22 12-22

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的襯氟隔膜閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
