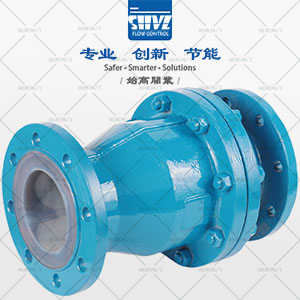

| 產品品牌： | 始高閥門 | 產品名稱： | 旋啟式襯氟止回閥 |
| 產品型號： | H44F46 | 閥體材質： | 碳鋼/不銹鋼 |
| 連接方式： | 法蘭連接 | 公稱通徑： | DN15~DN500 |
| 驅動方式： | 自動 | 適用介質： | 水、油、酸堿物等 |
| 適用溫度： | -10℃~120℃ | 公稱壓力： | PN6;PN10;PN16 |
| 設計標準： | GB/T 12224；HG/T 3704 | 結構長度： | GB/T 12221 |
| 法蘭尺寸： | HG/T 20592 | 壓力試驗： | GB/T 13927 |
|
一、旋啟式襯氟止回閥概述
H44F46旋啟式襯氟止回閥的閥瓣圍繞閥座外的銷軸旋轉、啟閉，防止介質倒流。其特點為：銷軸與閥瓣設計為一體，全部襯FEP的銷軸，鑲嵌在閥體與閥蓋之間形成的特殊凹槽，啟閉靈活，密封可靠。專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的氟塑料，具有強度高、耐腐蝕性能好的特點。
二、旋啟式襯氟止回閥參數表
| 公稱通徑：DN25-DN300 | 公稱壓力：0.6MPa-2.5MPa |
| 適用介質：酸、堿、腐蝕性介質 | 適用溫度：0℃-100℃ |
| 閥體材質：鑄鐵、碳鋼、不銹鋼 | 連接方式：法蘭連接 |
| 設計與制造標準：GB/T 12235 | 結構長度標準：GB/T 12221、HG/T3704 |
| 壓力試驗標準：GB/T 13927 | 標志：GB/T 12252 |
三、零件材質
| 序號 | 名稱 | 灰鑄鐵 | 碳鋼 | 不銹鋼 | |||
| Z | C | P | R | PL | RL | ||
| 1 | 閥體、閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 襯里層/閥座 | FEP(F46)、PCTFE(F3)、PFA(可溶性聚四氟乙烯)、PO | |||||
| 3 | 軸、閥瓣 | 1Cr13/35、WCB、1Cr18Ni9/CF8、00Cr17Ni14Mo2/CF3M | |||||
| 4 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 5 | 螺母 | 45 | 45 | 0Cr18Ni9Ti | 0Cr18Ni9Ti | 0Cr18Ni9Ti | 0Cr18Ni9Ti |
四、旋啟式襯氟止回閥尺寸表
| DN | L | D | D1 | D2 | f | b | B |
| 15 | 130 | 80 | 55 | 40 | 2 | 12 | 105 |
| 20 | 150 | 90 | 65 | 50 | 2 | 14 | 115 |
| 25 | 160 | 100 | 75 | 60 | 2 | 14 | 128 |
| 32 | 180 | 120 | 90 | 70 | 2 | 14 | 145 |
| 40 | 200 | 130 | 100 | 80 | 3 | 14 | 160 |
| 50 | 230 | 140 | 110 | 90 | 3 | 14 | 178 |
| 65 | 290 | 160 | 130 | 110 | 3 | 14 | 205 |
| 80 | 310 | 190 | 150 | 128 | 3 | 16 | 230 |
| 100 | 350 | 210 | 170 | 148 | 3 | 16 | 255 |
| 125 | 400 | 240 | 200 | 178 | 3 | 18 | 305 |
| 150 | 480 | 265 | 225 | 202 | 3 | 18 | 345 |
| 200 | 600 | 320 | 280 | 258 | 3 | 20 | 415 |
| 250 | 650 | 375 | 335 | 312 | 3 | 22 | 490 |
| 300 | 700 | 440 | 395 | 365 | 4 | 22 | 540 |
| 350 | 790 | 490 | 445 | 415 | 4 | 22 | 585 |
| 400 | 914 | 540 | 595 | 565 | 4 | 22 | 635 |
| 450 | 978 | 595 | 550 | 520 | 4 | 22 | 680 |
| 500 | 978 | 645 | 600 | 570 | 4 | 24 | 740 |
五、應用
襯氟止回閥又稱逆止閥。這種類型的閥門的作用只允許介質向一個方向流動。通常這種閥門是自動工作的。
