SGDF2噴泉氣爆電磁閥

產品信息
產品型號：SGDF2 021-31261651 021-31261651
產品口徑：1/2 www.eyzs.com.cn www.eyzs.com.cn
產品壓力：0.05MPa-2.5MPa 961134865@qq.com [email protected]
產品材質：鑄鋼、不銹鋼 資料下載 資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

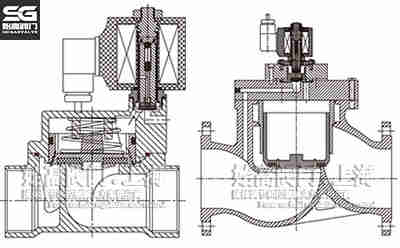

噴泉氣爆電磁閥結構

一、噴泉氣爆電磁閥概述

SGDF2系列噴泉氣爆電磁閥用于音樂(lè )噴泉、跑泉、跳泉等水景藝術行業的自動化控制，該閥抗污能力強，防水線圈專用于噴泉氣爆。

二、噴泉氣爆電磁閥參數

連接尺寸：1/2"-6"
通徑：15-150mm
適用壓力：0.05MPa-2.5MPa
適用溫度：NBR(-10℃-80℃)、三元乙丙(-30℃-120℃)、氟橡膠(-30℃-150℃)
連接方式：G螺紋,NPT螺紋,法蘭連接
電壓選配：DC12V/24V,AC24V,120V,240V/60Hz,220V/50Hz
范圍：±10％
閥體材料：鑄鋼、不銹鋼

三、技術規范表

型號 尺寸 通徑 Cv MIN工作壓力 MAX工作壓力 密封材料 閥體材料
AC(28VA) DC(15W)
SGDF2-15 1/2" 15 4.5 0.1MPa 2.5MPa 2.5MPa NBR
三元乙丙橡膠
氟橡膠 		不銹鋼
鑄鋼
SGDF2-20 3/4" 20 9.3 0.1MPa 2.5MPa 2.5MPa
SGDF2-25 1" 25 12 0.1MPa 2.5MPa 2.5MPa
SGDF2-32 1-1/4" 32 22 0.1MPa 2.5MPa 2.5MPa
SGDF2-40 1-1/2" 40 30 0.1MPa 2.5MPa 2.5MPa
SGDF2-50 2" 50 48 0.1MPa 2.5MPa 2.5MPa
SGDF2-65F F2-1/2" 65 85 0.1MPa 2.5MPa 2.5MPa
SGDF2-80F F3" 80 125 0.1MPa 2.5MPa 2.5MPa
SGDF2-100F F4" 100 160 0.1MPa 2.5MPa 2.5MPa
SGDF2-125F F5" 122 200 0.1MPa 2.5MPa 2.5MPa
SGDF2-150F F6" 150 320 0.1MPa 2.5MPa 2.5MPa

四、噴泉氣爆電磁閥尺寸表

螺紋噴泉氣爆電磁閥尺寸法蘭噴泉氣爆電磁閥尺寸

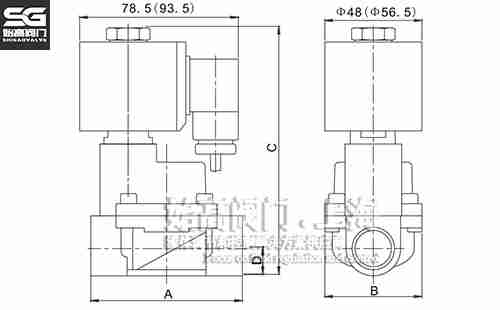

螺紋式：

型號 SGDF2-15 SGDF2-20 SGDF2-25 SGDF2-32 SGDF2-40 SGDF2-50
A 75 83 100 130 130 155
B 48 60 72 97 97 122
C 125 145 150 155 155 160
D 13.5 17.5 22 28 28 32

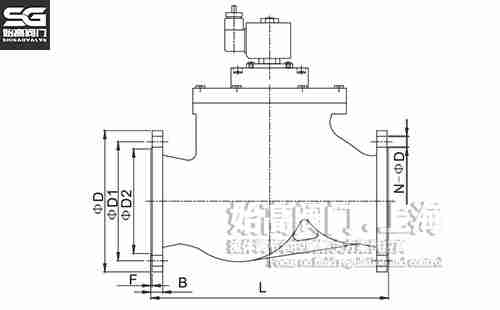

法蘭式：

型號 SGDF2-65F SGDF2-80F SGDF2-100F SGDF2-125F SGDF2-150F
L 290 310 350 400 480
D 185 200 220 250 285
D1 145 160 180 210 240
D2 118 132 156 184 211
B 20 20 22 22 24
F 3 3 3 3 3
N-D 4-18 8-18 8-18 8-18 8-22

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SGDF2噴泉氣爆電磁閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
