更新時間：2021-11-01 16:23:15

SGBV暖通電動球閥

暖通電動球閥摘要

SGBV暖通電動球閥用于中央空調末端水路控制。其中溫控器控制電動閥電機，并通過倒順電機使閥門開或關，從未實現管道里的介質流通或斷開，再通過風機盤管送風，用以實現溫度的自動控制。
詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。
產品品牌： 始高閥門 產品名稱： 暖通電動球閥
產品型號： SGBV 閥體材質： 黃銅
連接方式： 螺紋 公稱通徑： DN15-DN50
驅動方式： 電動 適用介質： 水
適用溫度： 0℃~95℃ 公稱壓力： 1.6MPa
防護等級： IP54 電源參數： 220VAC±10％，50/60Hz或24VAC±10％，50/60Hz
控制方式： 三線制 功率參數： 2W，扭矩2.5N.m/10N.m
行程時間： 15~18s/40~50s/90~105s 工作環境： -10℃~50℃，1~95％RH不結露
密封材質： PTFE/HNBR 制造標準： 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

一、產品概述

SGBV暖通電動球閥用于中央空調末端水路控制。其中溫控器控制電動閥電機，并通過倒順電機使閥門開或關，從未實現管道里的介質流通或斷開，再通過風機盤管送風，用以實現溫度的自動控制。

暖通電動球閥適用于暖通空調水系統的通斷控制、由電驅動器和閥體兩部分組成。驅動器(執行器)采用同步電動驅動，動作穩定。內置限位接觸點，能使閥門全開或全關時斷電，閥體為黃銅鍛造。通常情況下，閥門出廠時按常閉位置安裝。

二、外形結構

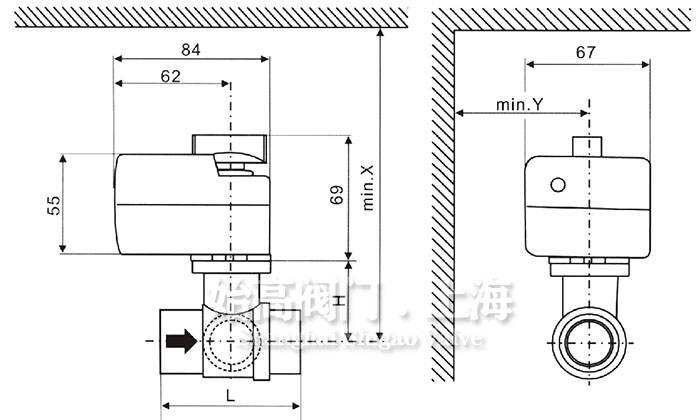

暖通電動球閥尺寸

三、外形尺寸表

型號 口徑 L H X Y
SGBV015-S16 15 60 30 190 75
SGBV020-S16 20 68 34 190 75
SGBV025-S16 25 89 38 193 75
SGBV032-S16 32 99 43.5 208 83
SGBV040-S16 40 106 48 213 83
SGBV050-S16 50 123 53 218 83

四、安裝示意圖

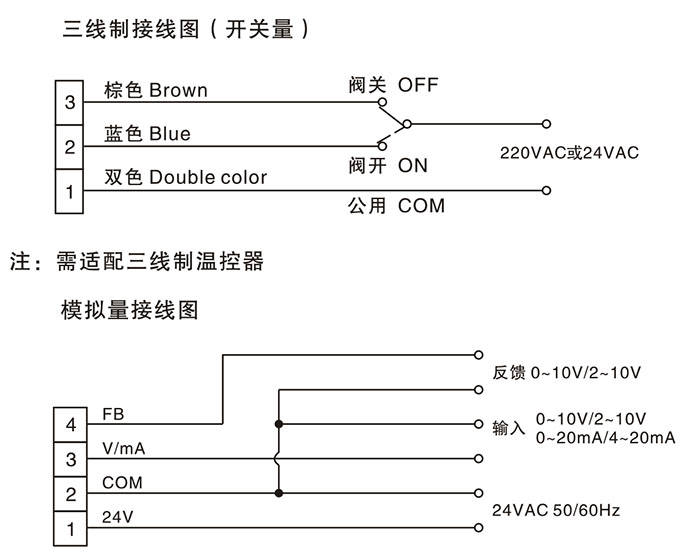

接線圖

1、良好的防水防灰功能及密封性(IP54)。

2、通電時間短，產品節能，電機壽命更長。

3、執行器拆、裝簡便。

4、關閉壓差大、關閉嚴。

5、直通水流、不堵渣，KVS值遠大于一般的二通閥。

6、閥門柔性開啟，能有效防止水錘。
