PPEH - 電動活塞式調流調壓閥

產品品牌：	始高閥門	產品名稱：	電動活塞式調流調壓閥
產品型號：	PPEH	閥體材質：	球墨鑄鐵、鑄鋼
連接方式：	法蘭	公稱通徑：	DN300-DN2000
適用介質：	水、原水	公稱壓力：	1.0Mpa-4.0Mpa
適用溫度：	0℃~90℃	法蘭標準：	EN 1092-2
結構長度：	DIN3230；EN 558	試驗壓力：	DIN3230；EN 12266-1
最小允許壓差：	0.2 bar	流量/壓力偏差：	不超過±5%
電源電壓：	380V，50HZ	電裝類型：	調節型
設計標準：	EN 1074-1，EN 1074-5	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

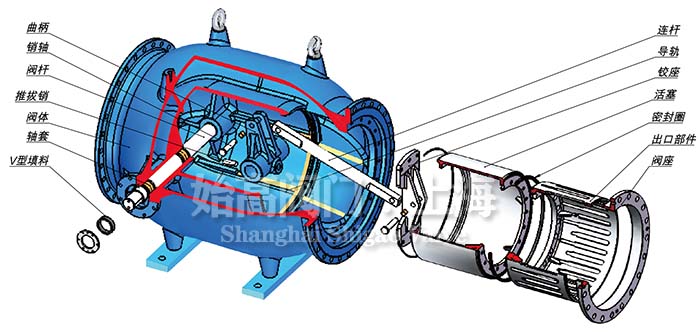

PPEH電動活塞式調流調壓閥主要有閥體、閥座、活塞、閥軸、曲柄、連桿、驅動銷、錐銷、軸承和操作機構等零部件組成�；钊�式控制閥通過曲柄連桿機構將閥軸的轉動轉化為活塞沿導軌的軸向移動，在活塞前后移動的過程中，通過改變活塞與閥座之間的流通面積來實現流量調節及壓力控制�；钊�式控制閥長期活躍在長輸水、大壩以及水電站中�；钊�式控制閥是一款設計合理、操作簡單、維修率低并且經濟有效的消能閥，同時也是一款適用在特殊工況下的調流調壓閥。

-線性調節：閥門的開度和流量呈線性，可以實現準確的調節；
-低維護成本：閥門的特殊設計結構，使閥門減少被雜物卡阻的可能性，閥門設有手孔及反沖洗裝置，方便定期維護及檢修；
-長壽命：合理的流道及合適的材料選擇保證了閥門長久的使用壽命；
-控制水流在套筒中心對撞，效能效果好；
-內件采用奧氏體不銹鋼材質，使用壽命長；
-套筒采用自平衡結構，操作扭矩輕便；
-閥門密封可靠，可實現零泄漏關斷；
-套筒滑動采用青銅導軌導向，運行準確穩定；
-閥門可準確實現壓力、流量、液位調節與控制；
-閥門配置國際知名品牌電動執行器；
-可按照客戶需求提供自控系統配置。

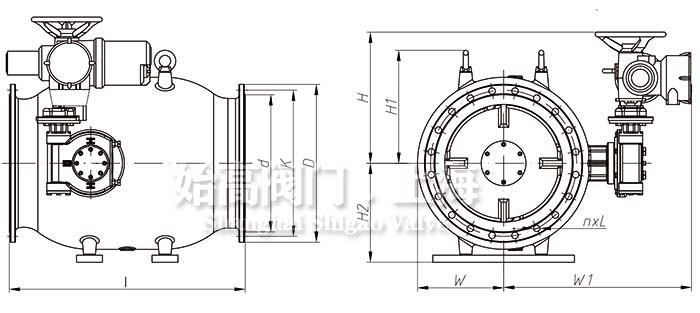

型號	SIZE	DN	I	d	K	D	n×L	H	H1	H2	W	W1
PEEH-0300B	12"	300	500	370	400	445	12×23	500	320	270	225	610
PEEH-0400B	16"	400	800	480	515	565	16×28	550	405	360	300	720
PEEH-0500B	20"	500	1000	582	620	670	20×28	600	480	420	365	800
PEEH-0600B	24"	600	1150	682	725	780	20×31	650	545	490	430	850
PEEH-0700B	28"	700	1400	794	840	895	24×31	700	650	580	500	1000
PEEH-0800B	32"	800	1600	901	950	1015	24×34	750	715	640	565	1050
PEEH-1000B	40"	1000	1800	1112	1160	1230	28×37	850	890	790	780	1250
PEEH-1200B	48"	1200	1800	1328	1380	1455	32×40	900	1050	950	910	1350
PEEH-1400B	56"	1400	2200	1530	1590	1675	36×43	1000	1150	1050	1020	1650
PEEH-1600B	64"	1600	3200	1750	1820	1915	40×49	1050	1300	1170	1150	1950
PEEH-1800B	72"	1800	3600	1950	2020	2115	44×49	1100	1500	1300	1300	2300
PEEH-2000B	80"	2000	4000	2150	2230	2325	48×49	1200	1750	1500	1500	2700

普通型活塞式控制閥用于壓差較小、介質含懸浮物的工況。普通型水流從軸向弧狀進入外殼，在出口處向軸心收縮，由于碰撞產生氣蝕的氣泡被限制在管道中央，而且完全被水包圍。及時這些氣泡失穩而破裂，由于它們在管道中央而非管道和閥門壁面，故而不產生任何氣蝕破裂。

多噴孔型活塞式控制閥用于高壓差、控制準確要求高的場合。多噴孔型閥座上的噴孔按具體工況設計，小孔對稱分布與閥座的壁上，水流通過小孔對撞于閥門的中心線上。徑向流速急速降低，在閥座中央形成細小的紊流區，水內部的劇烈碰撞和摩擦，消除了大部分的能量。

板型（大流量工況）：適用于流量調節及開、關控制，要求全開時水頭損失非常小的工況

槽型（標準工況）：適用于流量調節及較低壓差的壓力調節

孔型（低汽蝕工況）：適用于壓力調節，在高壓差時可防止汽蝕產生

多層孔型（高汽蝕工況）：適用于壓力調節，在超高壓差和排放工況仍可防止汽蝕產生

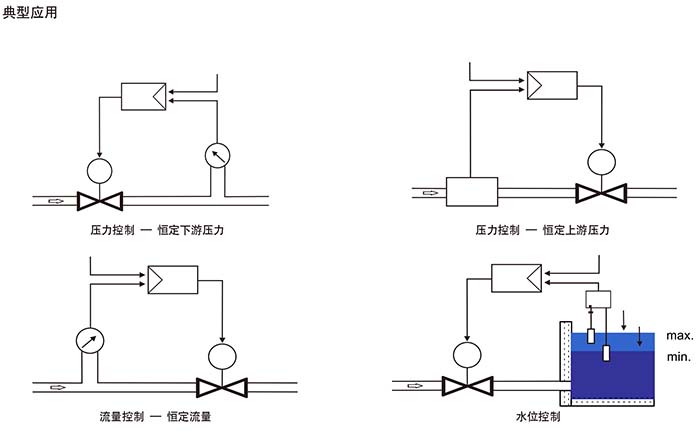

引水：電動活塞閥可用作重力流長輸管線的減壓和調流。
儲水：電動活塞閥可用作蓄水池的液位控制。
輸水：電動活塞閥可用作管路中的壓力或流量調節，亦可作防爆管閥。
供水：電動活塞閥可根據不同工況采用不同的出口部件，分別對壓力、流量進行調節，亦可用于城市管網部分區域的分時段壓力控制。
排放：電動活塞閥可用作大壩排放或水電站旁路生態排放控制。

調流調壓閥以其準確的控制能力，成為流體系統中的重要組成部分之一。它能夠根據實際需求，靈活調節流體的流量和壓力，確保系統穩定運行。該閥門結構精巧，性能穩定，能夠在復雜環境中長期可靠工作。無論是在供水、排水還是工業生產中，調流調壓閥都發揮著重要的作用。其性能號，為流體系統的準確控制提供了有力保障，推動了工業領域的持續發展。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動活塞式調流調壓閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
