SGH21高壓先導活塞式電磁閥

產品信息
產品型號：SGH21 021-31261651 021-31261651
產品口徑：3/8 www.eyzs.com.cn www.eyzs.com.cn
產品壓力：0.2MPa-12.0MPa 961134865@qq.com [email protected]
產品材質：銅、不銹鋼 資料下載 資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

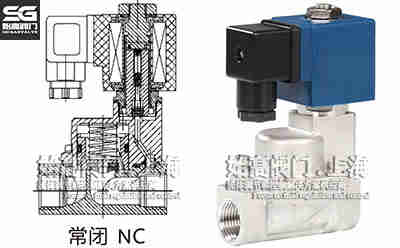

高壓先導活塞式電磁閥結構

一、高壓先導活塞式電磁閥概述

SGH21系列高壓先導活塞式電磁閥采用先導活塞式結構，適用于壓縮空氣、水。先導式電磁閥通電時，依靠電磁力提起閥桿，導閥口打開，此時電磁閥上腔通過先導孔卸壓，在主閥芯周?chē)纬缮系拖赂叩膲翰�，在壓差的作用下，流體壓力推動主閥芯向上移動將主閥口打開。

二、高壓先導活塞式電磁閥參數

連接尺寸：3/8"、1/2"、3/4"、1"
通徑：12、15、20、25mm
適用壓力：0.2MPa-12.0MPa
適用溫度：-30℃-100℃
連接方式：G螺紋,NPT螺紋
電壓選配：DC12V/24V,AC24V,120V,240V/60Hz,220V/50Hz
范圍：±10％
閥體材料：銅、不銹鋼

三、技術規范表

型號 尺寸 通徑 Cv MIN工作壓力 MAX工作壓力 密封材料 閥體材料
AC DC
SGH21-12 3/8" 15 4.5 0.2MPa 12.0MPa/5MPa 10.0MPa/5MPa Viton 銅
不銹鋼
SGH21-15 1/2" 15 4.5 0.2MPa 12.0MPa/5MPa 10.0MPa/5MPa
SGH21-20 3/4" 20 9.3 0.2MPa 12.0MPa/5MPa 10.0MPa/5MPa
SGH21-25 1" 25 12 0.2MPa 12.0MPa/5MPa 10.0MPa/5MPa

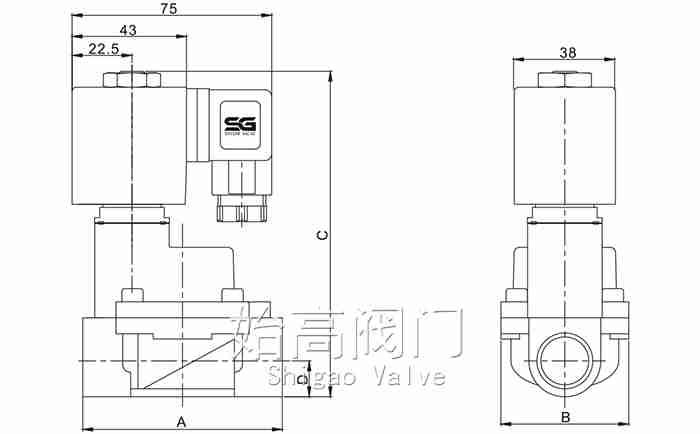

四、高壓先導活塞式電磁閥尺寸表

高壓先導活塞式電磁閥尺寸

型號 SGH21-12 SGH21-15 SGH21-20 SGH21-25
A 75 75 83 100
B 75 48 60 72
C 123 123 142 148
D 13.5 13.5 17.5 22

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SGH21高壓先導活塞式電磁閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
