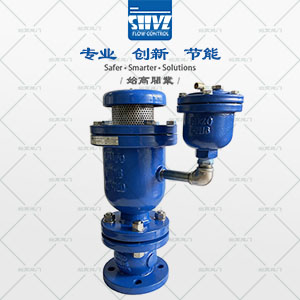

CARV-B31Q - 緩沖型高速動力排氣閥

由于停泵等原因，管道中出現水柱斷流分離，形成負壓，負壓又會(huì )將分離的水柱拉回產生撞擊，形成斷流彌合性水錘。我公司開發出的緩沖型空氣閥，具有分級排氣和預防斷流彌合水錘的功能。緩沖型高速動力排氣閥通過一種可調型的緩沖裝置，來控制排氣閥的排氣，實現分級排氣、防止沖擊水錘、防止斷流彌合水錘等功能，是適合復雜輸水系統的一種功能型空氣閥。

-進、排氣量大。全通徑流線型流道設計，確保進排氣能力強。
-空氣關閉壓力大。因為緩沖裝置的動作壓差比浮球的動作壓差低，浮球不會(huì )被空氣吹起而關閉，只會(huì )在水的浮力作用下關閉。
-密封效果好。采用軟硬密封相結合的密封結構，同時利用自密封原理，實現了閥門從零壓力至公稱壓力段的階段密封零泄露。
-防止斷流彌合水錘效果好。當分離水柱彌合時，緩沖裝置關閉，將空氣節流，阻止水柱快速撞擊，防止彌合水錘的產生。
-消除沖擊效應。當水流速度較高時，緩沖裝置將高速空氣節流，消除沖擊效應。
-防止沖擊水錘。當高速水流到達空氣閥時，緩沖裝置減緩了水流對空氣閥浮球的沖擊，防止了沖擊水錘。
- 防止充水水錘。當二次通水時，管道內留有大量分段水流，處于管線拐點處會(huì )形成撞擊水錘，緩沖裝置限制了拐點處的空氣排氣速度，通過空氣隔斷消除二次充水水錘。
-帶壓排氣量大。微量排氣閥采用杠桿式的結構形式，大大提高微量排氣閥的帶壓排氣能力。
-結構簡單可靠。自由浮球式的結構，閥內構件很少，結構可靠，故障少。
- 防凍裂。適合在北方寒冷地區使用。

1、管道沖水時，初始大量排氣，緩沖閥浮球不動作，使低壓差通暢。
2、隨氣量增加，在緩沖閥浮球上形成一定壓差，浮球升起節流排氣，水節流后，浮球緩閉防水錘。
3、水流經緩沖后，排氣閥大浮球起關閉，溶解氣體聚集，通過自動排氣閥微量排氣。
4、當停水時，全流量大量吸氣，緩沖閥浮球復位。

緩沖型高速動力排氣閥安裝于水泵出水管、長距離輸水管線的局部高點、長水平段、長上坡段、長下坡段、水平段末端等(具體以實際工況為準)，充水時高速排氣；滿管時持續微量排除水中析出的氣體；管道泄水放空時高速吸氣防止管道形成負壓。
