| 產品品牌： |
始高閥門 |
產品名稱： |

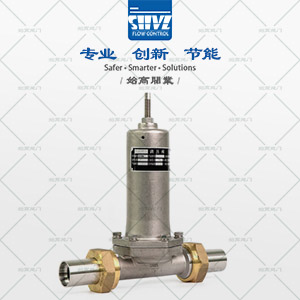

低溫降壓調壓閥 |
| 產品型號： |
DY22F-25P |
閥體材質： |
不銹鋼 |
| 膜片材質： |
0Cr18Ni9 |
公稱壓力： |
2.5MPa |
| 公稱通徑： |
DN10~DN50 |
驅動方式： |
自動 |
| 適用介質： |
LNG、LO2、LN2、LAr、CO2等氣、液體 |
適用溫度： |
-196℃～+80℃ |
| 彈簧材質： |
60Si2MnA |
密封材質： |
PTFE、PCTFE |
| 注意： |
氧氣忌油 |
制造標準： |
國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
低溫降壓調壓閥簡介
DY22F-25P低溫降壓調壓閥是當儲槽內介質壓力低于設定值時，閥門處于關閉狀態；當介質壓力高于設定值時，由于介質壓力對膜片作用力大于彈簧力，膜片向上運動，帶動閥頂升高，閥門開啟，介質流向出口降低儲槽壓力，知道儲槽內壓力低于設定值，閥門關閉。
低溫降壓調壓閥的工作原理
當貯槽內介質壓力低于設定值時，閥門處于關閉狀態；當介質壓力高于設定值時，由于介質壓力對膜片作用力大于彈簧力，膜片向上運動，帶動閥頂升高，閥門開啟，介質流向出口降低貯槽壓力，知道直到貯槽內介質壓力低于設定值，閥門關閉。如右圖 |
 |
低溫降壓調壓閥的調節壓力范圍
| 產品代號 |
公稱壓力MPa |
閥前調壓范圍MPa |
開啟壓力MPa |
關閉壓力MPa |
| S287DE10~50 |
2.5 |
0.2-0.8 |
0.22-0.88 |
0.18-0.72 |
| S288DE10~50 |
2.5 |
0.8-1.6 |
0.88-1.76 |
0.72-1.44 |
低溫降壓調壓閥的外形和連接尺寸
| 產品代號 |
L1 |
L |
D1 |
D2 |
D0 |
| S287-288DE10 |
166 |
157 |
10 |
14.5 |
10 |
| S287-288DE15 |
197 |
195 |
15 |
18.5 |
12 |
| S287-288DE20 |
245 |
250 |
20 |
25.5 |
14 |
| S287-288DE25 |
249 |
250 |
25 |
32.5 |
14 |
| S287-288DE32 |
314 |
300 |
32 |
38.5 |
18 |
| S287-288DE40 |
321 |
300 |
40 |
45.5 |
20 |
| S287-288DE50 |
341 |
325 |
50 |
57.7 |
25 |
結語
低溫降壓調節閥當壓力大于設定值時，通過壓力本身打開減壓閥通道控制閥，實現減壓。壓力通過減壓小于設定值時，減壓閥通道控制閥關閉。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的低溫降壓調壓閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
