長軸低溫截止閥

內容摘要

DJ61F-40P長軸低溫截止閥用于低溫儲罐的出液口和進液口。低溫長軸截止閥主要用于天然氣LNG等低溫或常溫介質的管路系統，具有開關靈活、密封可靠的特點。它的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。
詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

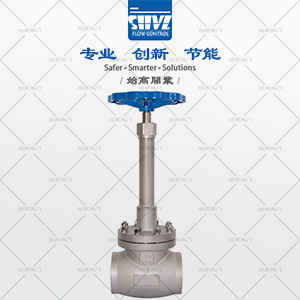

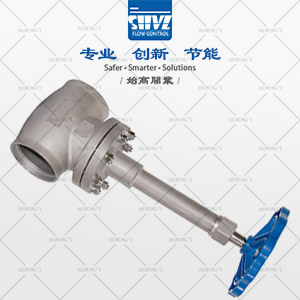

長軸低溫截止閥圖1   長軸低溫截止閥圖2   長軸低溫截止閥圖3   長軸低溫截止閥圖4
長軸低溫截止閥參數表
產品品牌： 始高閥門 產品名稱： 長軸低溫截止閥
產品型號： DJ61F-40P 閥體材質： CF8
連接方式： 承插焊 工作壓力： 4.0MPa
公稱通徑： DN10~DN250 驅動方式： 手動
適用介質： LNG、LO2、LN2、LAr、CO2等氣、液體 適用溫度： -196℃～+80℃
閥蓋材質： CF8 閥瓣密封件： PTFE/PCTFE
注意事項： 氧氣忌油 制造標準： 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

長軸低溫截止閥簡介

DJ61F-40P長軸低溫截止閥用于低溫儲罐的出液口和進液口。低溫長軸截止閥主要用于天然氣LNG等低溫或常溫介質的管路系統，具有開關靈活、密封可靠的特點。它的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。

長軸低溫截止閥帶有一個具有足夠氣柱長度的加長閥蓋結構，確保閥桿的填料密封附近的溫度不低于0℃，即低溫介質經過加長閥蓋后，溫度逐漸升高到填料處所需要的安全溫度，從而保證閥門填料密封的可靠性、安全性、完整性。

超低溫截止閥采用栓接閥帽，單體閥座和可更換的聚四氟乙烯墊片及不銹鋼內構件。該閥門的底座是錐形設計的，易于關緊。栓接閥帽更易于維修，尤其是在狹小的空間內表現更為突出，其拆卸所需的扭矩遠小于相同規格的一體式閥帽的閥門。低溫長軸截止閥用于低溫儲罐的出液口和進液口，因為低溫儲罐內的介質溫度極低，溫度在短時間內容易傳到至手柄的頂端，所以，接觸低溫液體面積較大的部位管路采用低溫長軸截止閥。

長軸低溫截止閥的外形和連接尺寸

長軸低溫截止閥尺寸圖1

產品代號 通徑DN H h L D0 D1 D2公制 D2英制 b
S325DA10 10 275 268 60 75 12 14.5 18 5
S325DA15 15 275 268 60 75 15 18.5 22 5
S325DA20 20 305 292 80 100 24 25.5 27.5 6
S325DA25 25 305 292 80 100 26 32.5 34.5 6
S325DA32 32 340 324 100 120 36 38.5 43.5 8
S325DA40 40 340 324 100 120 42 45.5 49.5 8
S325DA50 50 420 400 125 160 50 57.5 61.5 10
S325DA65 65 420 400 150 200 66 70.5 77.5 10
S325DA80 80 523 488 180 200 80 89.5 90.5 15
S325DA100 100 530 492 200 240 100 108.5 116 15

長軸低溫截止閥尺寸圖2

產品代號 通徑DN H h L D0 D1 D2 b
S325DA125 125 625 575 280 240 125 133.5 15
S325DA150 150 625 575 300 240 150 159.5 20
S325DA200 200 710 645 400 320 200 220 20
S325DA250 250 855 775 500 30 250 274 20

結語

低溫長軸截止閥用于低溫儲罐的出液口和進液口，因為低溫儲罐內的介質溫度低，溫度在短時間內容易傳導手柄的頂端，所以，接觸低溫液體面積較大的部位管路采用長軸截止閥。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的長軸低溫截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
