氣動衛生級蝶閥

內容摘要

氣動衛生級蝶閥包括：WD661X氣動對焊衛生級蝶閥、WD662X外螺紋蝶閥、WD681X卡箍蝶閥、WD676X三片式焊接蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會(huì )產生潛在的污染�？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。
詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

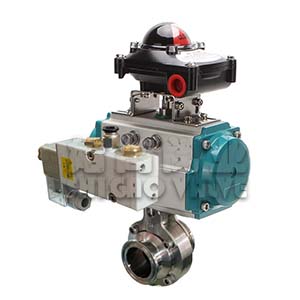

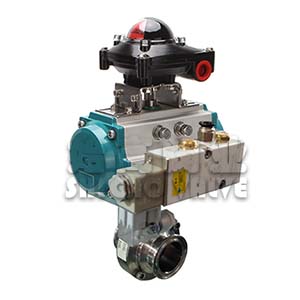

氣動衛生級蝶閥圖1   氣動衛生級蝶閥圖2   氣動衛生級蝶閥圖3   氣動衛生級蝶閥圖4
氣動衛生級蝶閥參數表
產品品牌： 始高閥門 產品名稱： 氣動衛生級蝶閥
產品型號： WD661X/WD681X/WD62X/WD676X 閥體材質： 不銹鋼304、316
連接方式： 外螺紋連接、對焊連接、卡箍連接、三片式焊接連接 適用壓力： PN16
公稱通徑： DN20~DN150 驅動方式： 氣動
適用介質： 水、氣、油等 適用溫度： 0℃-80℃
執行器形式： AT氣動執行器/PT氣動執行器 作用方式： 雙作用(氣開氣關)、單作用(彈簧復位)
控制方式： 開關型、智能調節型 氣源壓力： 雙作用3-8bar；單作用4-8bar
操作介質： 空氣 連接尺寸： ISO5211
氣源接口： 符合NAMUR標準 制造標準： 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制
閥門概述Product introduction

氣動衛生級蝶閥包括：WD661X氣動對焊衛生級蝶閥、WD662X外螺紋蝶閥、WD681X卡箍蝶閥、WD676X三片式焊接蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會(huì )產生潛在的污染�？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。

主要零部件材質Material of main parts

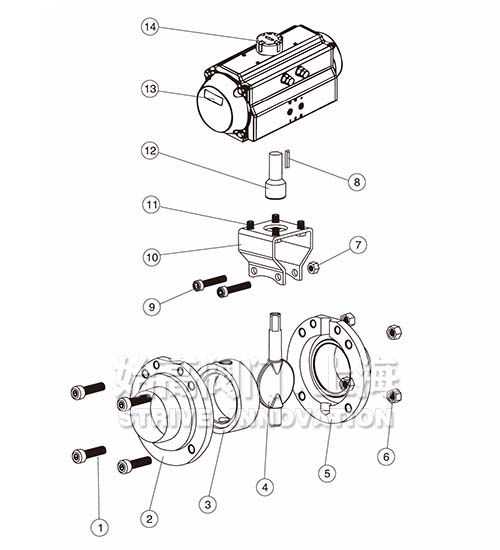

氣動衛生級蝶閥結構

序號 名稱 材質
1 螺栓 不銹鋼304
2 左閥體 不銹鋼304、304L、316、316L
3 閥座 食品級橡膠
4 蝶板 不銹鋼304、304L、316、316L
5 右閥體 不銹鋼304、304L、316、316L
6 螺母 不銹鋼304
7 螺母 不銹鋼304
8 鍵 不銹鋼304
9 螺栓 不銹鋼304
10 連接支架 不銹鋼304
11 螺栓 不銹鋼304
12 連接套 不銹鋼304
13 氣動裝置 AT
14 位置指示器 塑料

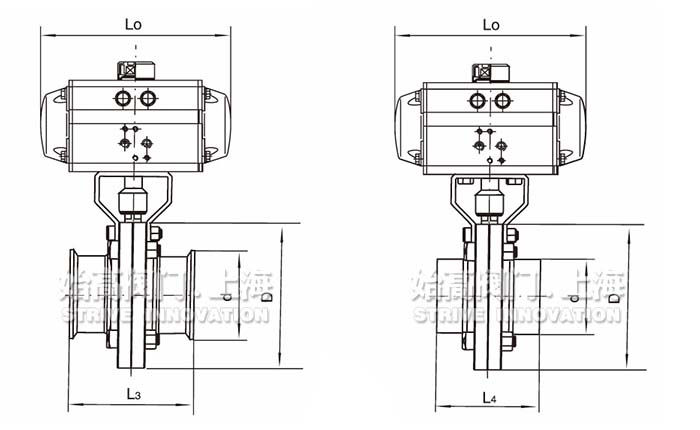

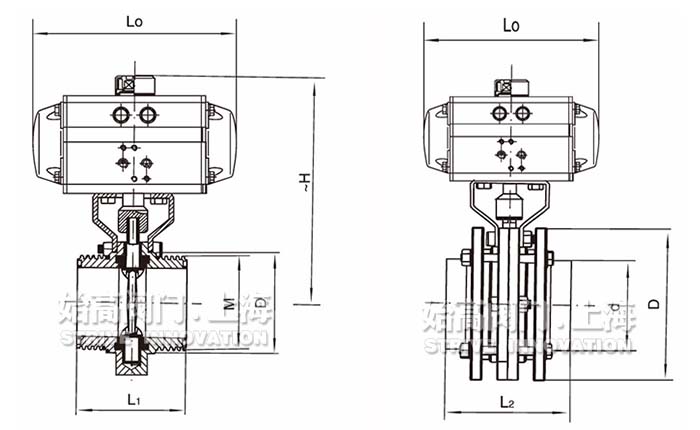

外形尺寸Overall Dimension
氣動衛生級蝶閥尺寸 氣動衛生級蝶閥外形尺寸
規格 WD621X WD676X WD681X WD661X L0 H
ISO L1 D M L2 D d L3 D d L4 D d
20 - - - 100 78 19.05 66 78 50.5 66 78 19.05 141/141 157/557
25 66 78 40×1/6 100 78 25.4 66 78 50.5 66 78 25.4 141/141 157/557
32 66 78 48×1/6 100 78 31.8 66 78 50.5 66 78 31.8 141/141 157/557
38 70 86 60×1/6 100 86 38.1 70 86 50.58 70 86 38.1 141/141 157/557
51 76 102 70×1/6 104 102 50.8 76 102 64 76 102 50.8 141/159 171/180
63 80 115 85×1/6 112 115 63.5 80 115 77.5 80 115 63.5 141/159 169/169
76 84 128 98×1/6 112 128 76.1 84 128 91 84 128 76.1 159/211 194/208
89 - - - 120 139 88.9 90 139 106 90 139 88.9 159/248 200/224
102 104 159 132×1/6 128 155 101.6 102 155 119 102 155 101.6 211/248 220/242
108 - - - 128 159 108 108 159 119 108 159 108 211/269 223/245
結語Conclusion

氣動衛生級蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。具有結構緊湊、拆卸方便等優點。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動衛生級蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
