當前位置: 首頁 > 氣動閥門 > 氣動軟密封蝶閥
更新時間：2022-10-30 16:41:47

氣動軟密封中線蝶閥

內容摘要

D671X氣動軟密封中線蝶閥采用中線型設計，其閥門主要結構由閥體、閥瓣、閥座、閥桿及傳動操作機構等部件組成，閥座采用可脫卸構造，并可根據不同介質的物理學特性，適用相應的耐高溫、耐低溫、耐腐蝕、耐光、耐老化物質。廣泛應用于給排水、污水、建筑、空調、石油
詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。
氣動軟密封中線蝶閥圖1   氣動軟密封中線蝶閥圖2   氣動軟密封中線蝶閥圖3   氣動軟密封中線蝶閥圖4
氣動軟密封中線蝶閥參數表
產品品牌： 始高閥門 產品名稱： 氣動軟密封中線蝶閥
產品型號： D671X 閥體材質： 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
連接方式： 對夾連接 適用壓力： PN10 PN16
公稱通徑： DN50~DN1200 驅動方式： 氣動
適用介質： 空氣、水、污水、蒸氣、煤氣、油品等 適用溫度： 0℃-120℃
設計標準： GB/T12238-1989 法蘭連接： GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度： GB/T12221-1989 壓力試驗： GB/T13927-2000；JB/T9092-1999
執行器形式： AT氣動執行器/AW氣動執行器/PT氣動執行器 作用方式： 雙作用(氣開氣關)、單作用(彈簧復位)
控制方式： 開關型、智能調節型 氣源壓力： 雙作用3-8bar；單作用4-8bar
操作介質： 空氣 連接尺寸： ISO5211
氣源接口： 符合NAMUR標準 制造標準： 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制
閥門概述Product introduction

D671X氣動軟密封中線蝶閥采用中線型設計，其閥門主要結構由閥體、閥瓣、閥座、閥桿及傳動操作機構等部件組成，閥座采用可脫卸構造，并可根據不同介質的物理學特性，適用相應的耐高溫、耐低溫、耐腐蝕、耐光、耐老化物質。廣泛應用于給排水、污水、建筑、空調、石油、化工、食品、醫藥、等系統流體管線上作調節和截流裝置。

氣動軟密封中線蝶閥是由氣動執行器和軟密封中線蝶閥組成。是用隨閥桿轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門主要做截斷閥使用，亦可設計成具有調節或段閥兼調節的功能，目前蝶閥在低壓大中口徑管道上的使用越來越多，其主要優點是結構簡單，體積小重量輕，造價低，該特點很顯著，安裝在高空暗道，經過二位三通（或者二位五通）電磁閥控制操作方便，也可以調節流量介質。

主要零部件材質Material of main parts

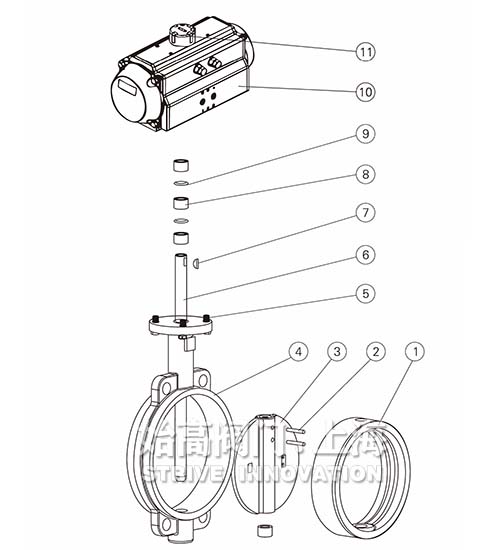

氣動軟密封中線蝶閥零部件

序號 名稱 材質Z 材質C 材質P
1 閥座 橡膠、四氟
2 圓柱銷 45鋼 45鋼 不銹鋼
3 蝶板 球墨鑄鐵鍍硬鉻 碳鋼或不銹鋼 不銹鋼
4 閥體 灰鑄鐵 碳鋼 不銹鋼
5 螺栓 35鋼 碳鋼 不銹鋼
6 閥桿 45鋼 不銹鋼 不銹鋼
7 鍵 45鋼 45鋼 不銹鋼
8 襯套 銅基粉末冶金 銅基粉末冶金 銅基粉末冶金
9 O型圈 橡膠、氟橡膠
10 氣動裝置 AT系列、RT系列、AW系列
11 位置指示器 塑料
外形尺寸Overall Dimension

氣動軟密封中線蝶閥尺寸

DN L L1 L2 H H1 D
50 42 141/159 71/83 269/281 68 52.9
65 44.7 159/211 83/95 283/303 75 64.5
80 45.2 159/248 83/107 289/309 93 78.8
100 52.1 211/269 95/123 320/338 104 10.4
125 54.4 248/269 107/123 351/366 118 123.3
150 55.8 269/345 123/152 380/405 133 155.6
200 60.6 345/409 152/172 435/477 165 202.5
250 65.6 409/438 172/187 509/552 197 250.5
300 76.5 438/550 187/215 597/622 224 301.6
350 76.5 550/600 215/240 653/688 267 333.3
400 86.5 550/633 215/262 720/787 309 389.6
閥門細節Details of valves

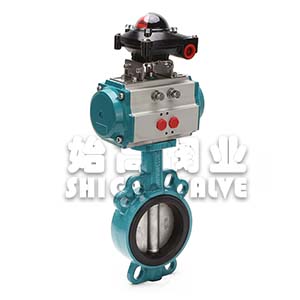

氣動軟密封中線蝶閥細節圖1

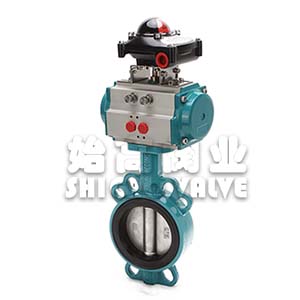

氣動軟密封中線蝶閥細節圖2

結語Conclusion

氣動軟密封中線蝶閥是以壓縮空氣0.4-0.7MPa的氣源為動力，驅動閥桿帶動帶碟板在閥體內做0-90度的旋轉，達到對蝶閥全開和全關的操作控制。氣動對夾蝶閥可根據工況要求，對執行器裝配閥門定位器，輸入4-20mA的相關信號，從而控制蝶閥碟板的開度大小，實現對管道中介質的壓力、流量、溫度、液位等參數的百分比準確調節。氣動對夾蝶閥不僅可用于工業自動控制系統中作就地控制，也可進行遠距離集中控制，是工業管道中應用選用的系統裝置之一。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動軟密封中線蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
