當前位置: 首頁 > 氣動閥門 > 氣動蝶閥
更新時間：2022-10-30 16:07:05

氣動粉體蝶閥,粉體專用蝶閥,氣動水泥蝶閥

內容摘要

BLF氣動粉體蝶閥,粉體專用蝶閥,氣動水泥蝶閥是專門用于粉體和顆粒物料的工業產品。閥體采用輕巧的高壓鑄鋁合金制成，蝶板是內襯有鋼芯的耐磨高分子材料，與耐磨橡膠密封圈形成的軟性密封使其非常適合各種粉體/顆粒物料的應用場合，特別是對于磨損性強的物料。在重力落料或氣力輸送的粉體、顆粒物料處理系統中。
詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

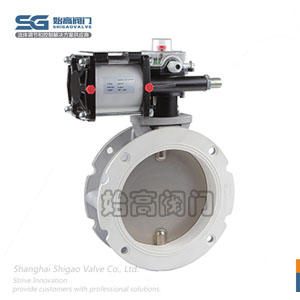

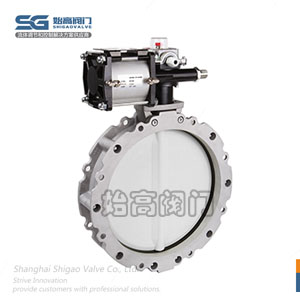

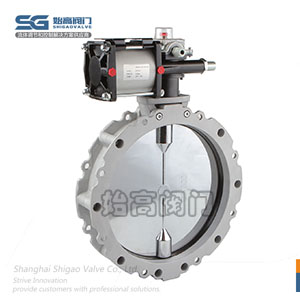

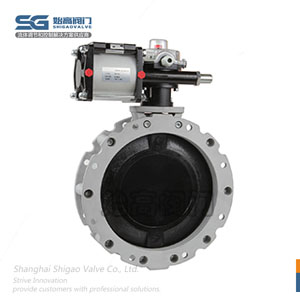

氣動粉體蝶閥圖1   氣動粉體蝶閥圖2   氣動粉體蝶閥圖3   氣動粉體蝶閥圖4
氣動粉體蝶閥參數表
產品品牌： 始高閥門 產品名稱： 氣動粉體蝶閥,粉體專用蝶閥,氣動水泥蝶閥
產品型號： BLF(單法蘭)/BL1F(單法蘭)/BL2F(雙法蘭) 閥體材質： 壓鑄鋁合金
連接方式： 法蘭連接 適用壓力： PN10
公稱通徑： DN100～DN400 驅動方式： 氣動
適用介質： 水泥、泥漿、粉體 適用溫度： -15~100℃
工作壓力： 0.4~0.7MPa 閥桿材質： 2Cr13、45#、不銹鋼
閥板材質： 壓鑄鋁合金/聚氨酯板/球墨鑄鐵板/304不銹鋼板 密封材料： 耐磨膠/硅膠/高溫膠
執行器形式： AT氣動執行器/AW氣動執行器/CP氣動執行器 作用方式： 雙作用(氣開氣關)、單作用(彈簧復位)
控制方式： 開關型、智能調節型 氣源壓力： 雙作用3-8bar；單作用4-8bar
操作介質： 空氣 連接尺寸： ISO5211
氣源接口： 符合NAMUR標準 制造標準： 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制
閥門概述Product introduction

BLF氣動粉體蝶閥,粉體專用蝶閥,氣動水泥蝶閥是專門用于粉體和顆粒物料的工業產品。閥體采用輕巧的高壓鑄鋁合金制成，蝶板是內襯有鋼芯的耐磨高分子材料，與耐磨橡膠密封圈形成的軟性密封使其非常適合各種粉體/顆粒物料的應用場合，特別是對于磨損性強的物料。在重力落料或氣力輸送的粉體、顆粒物料處理系統中，蝶閥常常被安裝在料斗、筒倉、螺旋輸送機出口以及氣送管路上。

氣動粉體蝶閥是專門用于粉體，顆粒物料的工業產品。氣動粉體蝶閥閥體橡膠密封圈形成的軟性密封使其適合用于粉體，顆粒物料的應用場合，特別是對于磨損性強的物料。在需要重力落料或氣力輸送的粉體，顆粒物料處理系統中，氣動粉體蝶閥常常被安裝在料斗，筒倉，螺旋輸送機出口以及氣送管路上。根據應用要求，可以單獨選配驅動手柄或者氣缸驅動套件。安裝維護簡便等特點，是一種成本-效益高的粉體板、丁晴密封圈，覆以耐磨高分子材料加工而成。氣動粉體蝶閥有手動、電動執行器、氣動執行器等驅動裝置，可互為調換。緊湊的結構、超輕的重量，使您安裝使用更加方便；工業化的設計加上復合閥板的使用提供了更好的密封效果和更長的使用壽命。

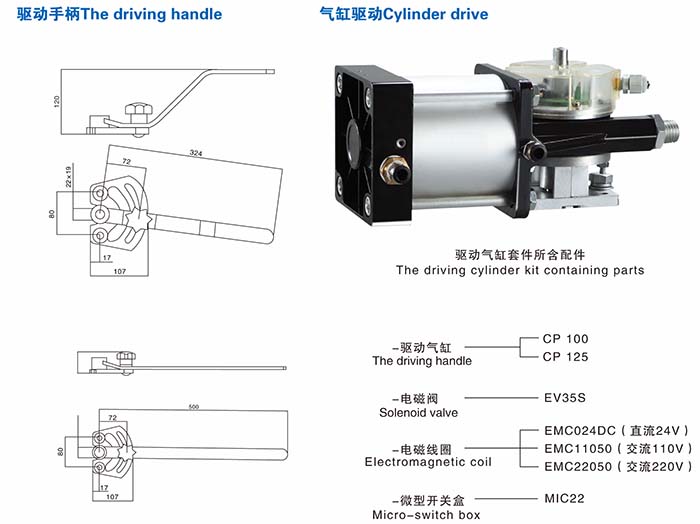

可選附件Machine Accessories

氣動粉體蝶閥可選附件

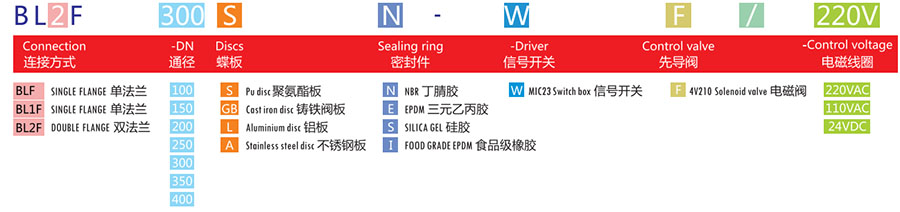

型號編制Model

氣動粉體蝶閥,粉體專用蝶閥,氣動水泥蝶閥型號編制圖

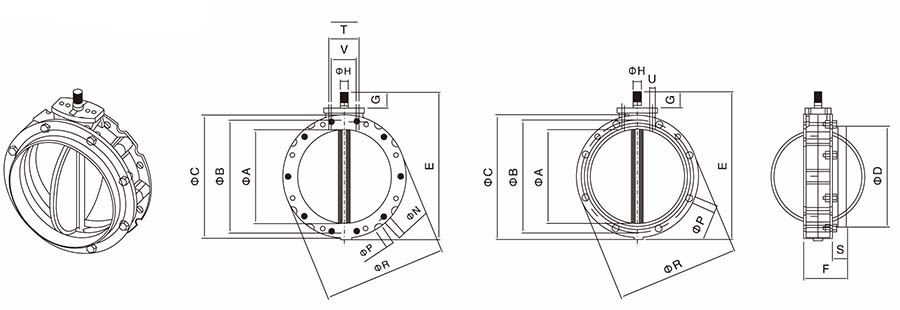

外形尺寸Overall Dimension

單法蘭蝶閥：

單法蘭氣動粉體蝶閥尺寸

單法蘭氣動粉體蝶閥尺寸

型號 A B C D E F G H H孔徑×數量 P外凹槽直徑×數量 R S T U V Z KG
BL1F-100 95 180 220 105 250 115 35 22×19 14×4 20×4 220 40 80 M12 50 M10 4
BL1F-150 150 200 228 163 290 115 35 22×19 14×4 20×4 228 40 80 M12 50 M10 5
BL1F-200 200 250 278 213 340 115 35 22×19 14×4 20×4 278 40 80 M12 50 M10 6.5
BL1F-250 250 300 328 263 390 115 35 22×19 14×8 20×8 328 40 80 M12 50 M10 7.5
BL1F-300 300 350 378 313 440 115 35 22×19 14×8 20×16 378 40 80 M12 50 M10 9
BL1F-350 350 400 440 363 530 123 50 28×25 14×8 20×8 440 40 80 M12 50 M10 16
BL1F-400 400 470 530 413 580 123 50 28×25 14×8 20×16 530 40 80 M12 50 M10 20.5

雙法蘭蝶閥：

雙法蘭氣動粉體蝶閥尺寸

雙法蘭氣動粉體蝶閥尺寸

型號 A B C D E F G H H孔徑×數量 P外凹槽直徑×數量 R S T U V Z KG
BL2F-100 95 180 220 - 250 77 35 22×19 14×4 20×4 220 - 80 M12 50 M10 4
BL2F-150 150 200 228 - 290 77 35 22×19 14×4 20×4 228 - 80 M12 50 M10 5
BL2F-200 200 250 270 - 340 77 35 22×19 14×4 20×4 270 - 80 M12 50 M10 6.5
BL2F-250 250 300 328 - 390 77 35 22×19 14×8 20×8 328 - 80 M12 50 M10 7.5
BL2F-300 300 350 378 - 440 77 35 22×19 14×8 20×16 378 - 80 M12 50 M10 9
BL2F-350 350 400 440 - 530 85 50 28×25 14×8 20×8 440 - 80 M12 - - 16
BL2F-400 400 470 530 - 580 85 50 28×25 14×8 20×16 530 - 80 M12 - - 20.5
結語Conclusion

氣動粉體蝶閥,粉體專用蝶閥,氣動水泥蝶閥有雙法蘭分體蝶閥和單法蘭分體蝶閥。雙法蘭粉體蝶閥帶有兩個相同的法蘭面，而單法蘭蝶閥部配有一個伸出的連接環用以安裝軟套管。根據應用要求，可以單獨選配驅動手柄或者氣缸驅動套件。工業化的設計加長特殊復合材料的使用，使粉體蝶閥具有結構緊湊輕巧、蝶板耐磨、密封壽命長、安裝維護方便等特點。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動粉體蝶閥,粉體專用蝶閥,氣動水泥蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
