氣動法蘭三偏心蝶閥

內容摘要

D643H氣動法蘭三偏心蝶閥是長壽命、節能型蝶閥，其結構采用三偏心原理設計，閥座采用硬軟密封兼容的多層次結構或者全金屬密封結構，是一種能在較高溫度和較高壓力環境上使用的高性能蝶閥產品。廣泛應用到冶金、石油、化工、供熱、空氣、煤氣、可燃氣體、市政供水以及給排水等介質的管道上
詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

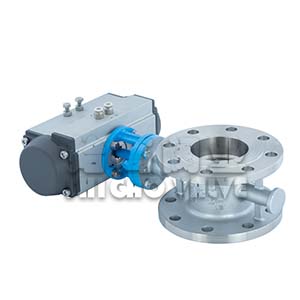

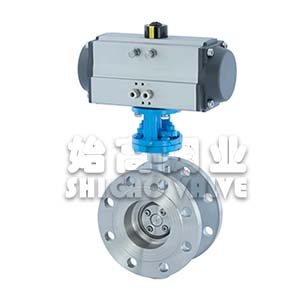

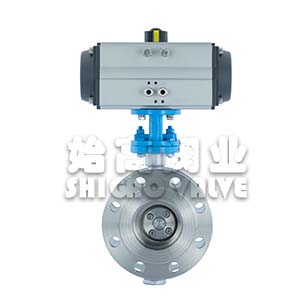

氣動法蘭三偏心蝶閥圖1   氣動法蘭三偏心蝶閥圖2   氣動法蘭三偏心蝶閥圖3   氣動法蘭三偏心蝶閥圖4
氣動法蘭三偏心蝶閥參數表
產品品牌： 始高閥門 產品名稱： 氣動法蘭三偏心蝶閥
產品型號： D643H 閥體材質： 碳鋼、不銹鋼
連接方式： 法蘭連接 適用壓力： PN10/PN25/PN40/PN64
公稱通徑： DN50～DN1200 驅動方式： 氣動
適用介質： 水、蒸汽等 適用溫度： 0℃-425℃
設計標準： JB/T 8527 法蘭連接： GB/T9113.1-2000
結構長度： GB/T12221-1989 壓力試驗： GB/T13927-2000；JB/T9092-1999
執行器形式： AT氣動執行器/AW氣動執行器/PT氣動執行器 作用方式： 雙作用(氣開氣關)、單作用(彈簧復位)
控制方式： 開關型、智能調節型 氣源壓力： 雙作用3-8bar；單作用4-8bar
操作介質： 空氣 連接尺寸： ISO5211
氣源接口： 符合NAMUR標準 制造標準： 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制
閥門概述Product introduction

D643H氣動法蘭三偏心蝶閥是長壽命、節能型蝶閥，其結構采用三偏心原理設計，閥座采用硬軟密封兼容的多層次結構或者全金屬密封結構，是一種能在較高溫度和較高壓力環境上使用的高性能蝶閥產品。廣泛應用到冶金、石油、化工、供熱、空氣、煤氣、可燃氣體、市政供水以及給排水等介質的管道上，作為介質或調節介質流量使用。

結構特點Features

1、閥門具有雙向密封功能，安裝時不受介質流向的限制，密封面具有補償功能。
2、采用三偏心密封結構，閥座于閥板接近無磨損，具有越關越緊的密封效果。
3、密封圈具有金屬硬密封和強性密封的雙重特點，無論在低溫或者高溫的情況下，均有優良的密封性能，具有耐腐蝕，使用壽命長等優點。
4、蝶閥板封面采用錐焊鈷基硬質合金，密封面耐腐蝕，壽命長。

主要零部件材質Material of main parts

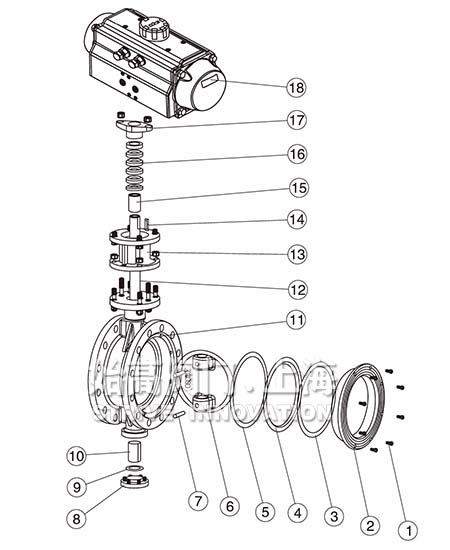

氣動法蘭三偏心蝶閥結構

序號 名稱 材質C 材質P
1 內六角螺釘 1Cr18Ni9Ti 1Cr18Ni9Ti
2 閥蓋 WCB 1Cr18Ni9Ti
3 墊片 1Cr18Ni9Ti 1Cr18Ni9Ti
4 閥座 不銹鋼+柔性石墨、PTFE
5 墊片 1Cr18Ni9Ti 1Cr18Ni9Ti
6 蝶板 WCB ZG1Cr18Ni9Ti
7 圓柱銷 45 1Cr18Ni9Ti
8 下蓋 WCB ZG1Cr18Ni9Ti
9 墊片 不銹鋼+柔性石墨、PTFE 215/240
10 襯套 PTFE復合軸承 240/262
11 閥體 WCB ZG1Cr18Ni9Ti
12 閥桿 1Cr13 1Cr18Ni9Ti
13 支架 WCB WCB
14 鍵 45 45
15 襯套 PTFE復合軸承
16 填料 柔性石墨、PTFE
17 壓蓋 WCB ZG1Cr18Ni9Ti
外形尺寸Overall Dimension

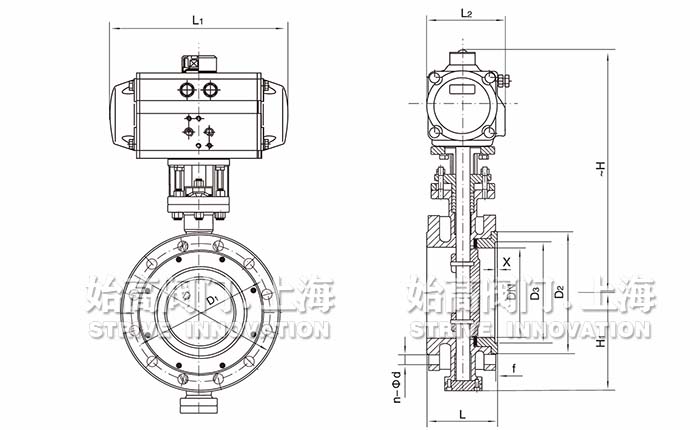

氣動法蘭三偏心蝶閥尺寸

DN L L1 L2 H H1 D D1 D2 f n-d
50 108 159/211 83/95 277/205 65 165 125 99 3 4-18
65 112 211/248 95/107 287/315 75 185 145 118 3 4-18
80 114 248/269 107/123 365/375 85 200 160 132 3 8-18
100 127 269/315 123/141 420/436 130 220 180 156 3 8-18
125 140 315/345 141/152 436/562 175 250 210 184 3 8-18
150 140 345/409 152/172 466/543 190 285 240 211 3 8-22
200 152 409/438 172/187 593/665 215 340 295 266 3 12-22
250 165 438/550 187/215 682/752 265 405 355 319 3 12-26
300 178 550/600 215/240 725/772 305 460 410 370 4 12-26
350 190 600/633 240/262 832/880 340 520 470 429 4 16-26
400 216 633/730 262/330 862/968 360 580 525 480 4 16-30
結語Conclusion

氣動法蘭三偏心蝶閥作為閥門Max新的科技結晶，其揚許多閥門之長，避許多閥門之短，各種結構長度都能應對，更由于其材料選擇多樣性，在高溫、低溫以及各種酸性腐蝕性介質都能應對自如。特別是在大口徑方面，其零泄漏的優勢，在關斷閥上，正在不斷取代其他笨重且按昂貴的閥門。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動法蘭三偏心蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
