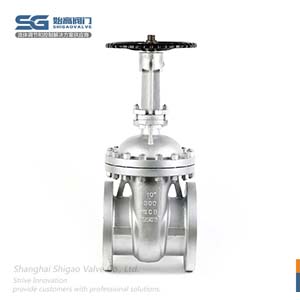

Z40H美標法蘭閘閥

美標法蘭閘閥摘要

Z40H美標法蘭閘閥完全按照美國標準設計制造，結構美觀、先進，閥門的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能做全開和全關，不能作調節和節流，楔式閘閥的閘板可以做成一個整體，也叫剛性閘板。
詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。
不銹鋼暗桿日標閘閥圖1   不銹鋼暗桿日標閘閥圖2   不銹鋼暗桿日標閘閥圖3   不銹鋼暗桿日標閘閥圖4   不銹鋼暗桿日標閘閥圖5
產品品牌： 始高閥門 產品名稱： 美標法蘭閘閥
產品型號： Z40H/Z40W 閥體材質： 鑄鋼、碳鋼、不銹鋼
連接方式： 法蘭 公稱通徑： 1/2"~20"
驅動方式： 手動 適用介質： 水、蒸汽、油等
適用溫度： -30℃~425℃ 公稱壓力： 150LB;300LB;600LB
設計制造： API 600；API 603；ASME B16.34 結構長度： ASME B16.10
法蘭標準： ASME B16.5 制造標準： 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

美標法蘭閘閥簡介

Z40H美標法蘭閘閥完全按照美國標準設計制造，結構美觀、先進，閥門的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能做全開和全關，不能作調節和節流，楔式閘閥的閘板可以做成一個整體，也叫剛性閘板。也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板也叫做彈性閘板。美標法蘭閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關。閘閥關閉時，密封面可以只依靠介質壓力來密封，即只能依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封。

美標法蘭閘閥結構

美標法蘭閘閥的零部件材質

No. 零件名稱 材質 材質 No. 零件名稱 材質 材質
1 圓螺母 1025 1025 2 銘牌 AI AI
3 手輪 KTH330 KTH330 4 軸承壓蓋 1025 1025
5 軸承 GCr15 GCr15 6 閥桿螺母 QT400/銅 QT400/銅
7 支架 WCB CF8/CF8M 8 螺母 2H 304
9 螺柱 B7 304 10 填料 Graphite PTFE
11 閥蓋 WCB CF8/CF8M 12 閥桿 F6a 304/316
13 螺母 2H 304 14 密封墊 304+Graphite PTFE
15 螺柱 B7 304 16 閥體 WCB CF8/CF8M
17 閥板 WCB CF8/CF8M 18 油杯 CU CU
19 螺母 2H 304 20 墊片 1020 304
21 填料壓蓋 WCB CF8 22 螺栓 B7 304

美標法蘭閘閥的主要外形和連接尺寸

美標法蘭閘閥尺寸

NPS D1 d K D f C N-Z L E H
1/2 15 34.9 60.3 90 2 10.0 4-16 108 120 225
3/4 20 42.9 69.9 100 2 10.9 4-16 117 120 235
1 25 50.8 79.4 110 2 11.6 4-16 127 140 255
1-1/4 32 63.5 88.9 115 2 13.2 4-16 140 160 272
1-1/2 40 73.0 98.4 125 2 14.7 4-16 165 180 315
2 50 92.1 120.7 150 2 16.3 4-19 178 200 360
2-1/2 65 104.8 139.7 180 2 17.9 4-19 190 220 425
3 80 127.0 152.4 190 2 19.5 4-19 203 240 460
4 100 157.2 190.5 230 2 24.3 8-19 229 260 550
5 125 185.7 215.9 255 2 24.3 8-22 254 300 660
6 150 215.9 241.3 280 2 25.9 8-22 267 320 755
8 200 269.9 298.5 345 2 29.0 8-22 292 350 970
10 250 323.8 362.0 405 2 30.6 12-25 330 400 1170
12 300 381.0 431.8 485 2 32.2 12-25 356 450 1410
14 350 412.8 476.3 535 2 35.4 12-29 381 500 1560
16 400 469.9 539.8 595 2 37.0 16-29 406 550 1765
18 450 533.4 577.9 635 2 40.1 16-32 432 600 1900
20 500 584.2 635.0 700 2 43.3 20-32 457 700 2100

閘閥

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的美標閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
