日標法蘭閘閥

內容摘要

Z41H日標法蘭閘閥完全按照日本標準設計制造，結構美觀、先進，閥門的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能做全開和全關，不能作調節和節流，楔式閘閥的閘板可以做成一個整體，也叫剛性閘板。
詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

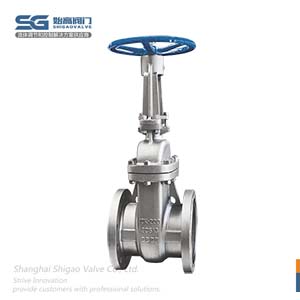

日標法蘭閘閥圖1   日標法蘭閘閥圖2   日標法蘭閘閥圖3   日標法蘭閘閥圖4
產品品牌： 始高閥門 產品名稱： 日標法蘭閘閥
產品型號： Z40W-10K/Z40W-20K 閥體材質： SCPH2/SCS13/SCS14
連接方式： 法蘭 公稱通徑： DN15~DN500
驅動方式： 手動 適用介質： 水、蒸汽、油等
適用溫度： -40℃~425℃ 公稱壓力： 10K/20K
設計制造： JIS B2071；KS B2361 結構長度： JIS B2002；KS B2361
法蘭標準： JIS B2220；KS B2361 制造標準： 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

日標法蘭閘閥簡介

Z41H日標法蘭閘閥完全按照日本標準設計制造，結構美觀、先進，閥門的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能做全開和全關，不能作調節和節流，楔式閘閥的閘板可以做成一個整體，也叫剛性閘板。也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板也叫做彈性閘板。

法蘭日標閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關。閘閥關閉時，密封面可以只依靠介質壓力來密封，即只能依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封。

日標法蘭閘閥結構

日標法蘭閘閥的零部件材質

日標法蘭閘閥零件

10K日標法蘭閘閥零部件材質

No. 零件名稱 材質 材質 No. 零件名稱 材質 材質
1 圓螺母 SM25C SM25C 2 銘牌 AI AI
3 手輪 KTH330 KTH330 4 軸承壓蓋 SM25C SM25C
5 軸承 GCr15 GCr15 6 閥桿螺母 QT400/銅 QT400/銅
7 支架 SCPH2 SCS13/SCS14 8 螺母 SM35C 304
9 螺柱 SM45C 304 10 填料 Graphite PTFE
11 閥蓋 SCPH2 SCS13/SCS14 12 閥桿 STS403 304/316
13 螺母 SM35C 304 14 密封墊 304+Graphite PTFE
15 螺柱 SM45C 304 16 閥體 SCPH2 SCS13/SCS14
17 閘板 SCPH2 SCS13/SCS14 18 油杯 CU CU
19 螺母 SM35C 304 20 墊片 SM25C 304
21 填料壓蓋 SCPH2 SCS13 22 螺栓 SM45C 304

20K日標法蘭閘閥零部件材質

No. 零件名稱 材質 材質 No. 零件名稱 材質 材質
1 圓螺母 SM25C SM25C 2 銘牌 AI AI
3 手輪 KTH330 KTH330 4 軸承壓蓋 SM25C SM25C
5 軸承 GCr15 GCr15 6 閥桿螺母 QT400/銅 QT400/銅
7 支架 SCPH2 SCS13/SCS14 8 螺柱 SM35C 304
9 螺母 SM45C 304 10 填料 Graphite PTFE
11 閥桿 STS403 304/316 12 閥蓋 SCPH2 SCS13/SCS14
13 螺母 SM35C 304 14 螺柱 SM45C 304
15 密封墊 304+Graphite PTFE 16 閥體 SCPH2 SCS13/SCS14
17 閘板 SCPH2 SCS13/SCS14 18 油杯 CU CU
19 螺母 SM35C 304 20 墊片 SM25C 304
21 填料壓蓋 SCPH2 SCS13 22 螺栓 SM45C 304

日標法蘭閘閥的外形尺寸和連接尺寸

日標法蘭閘閥尺寸

10K日標閘閥外形尺寸

NPS D1 d K D f C N-Z L E H
15A 15 51 70 95 1 12 4-15 108 120 225
20A 20 56 75 100 1 14 4-15 117 120 235
25A 25 67 90 125 1 14 4-19 127 140 255
32A 32 76 100 135 2 16 4-19 140 140 255
40A 40 81 105 140 2 16 4-19 165 160 272
50A 50 96 120 155 2 16 4-19 178 200 360
65A 65 116 140 175 2 18 4-19 190 220 425
80A 80 126 150 185 2 18 8-19 203 240 460
100A 100 151 175 210 2 18 8-19 229 260 550
125A 125 182 210 250 2 20 8-23 254 300 660
150A 150 212 240 280 2 22 8-23 267 320 755
200A 200 262 290 330 2 22 12-23 292 350 970
250A 250 324 355 400 2 24 12-25 330 400 1170
300A 300 368 400 445 3 24 16-25 356 450 1410
350A 350 413 445 490 3 26 16-25 381 500 1560
400A 400 475 510 560 3 28 16-27 406 550 1765
450A 450 530 565 620 3 30 20-27 432 600 1900
500A 500 585 620 675 3 30 20-27 457 700 2100

20K日標閘閥外形尺寸

NPS D1 d K D f C N-Z L E H
50A 50 96 120 155 2 22 8-19 216 220 390
65A 65 116 140 175 2 24 8-19 241 220 470
80A 80 132 160 200 2 26 8-23 283 260 545
100A 100 160 185 225 2 28 8-23 305 300 610
125A 125 195 225 270 2 30 8-25 381 320 680
150A 150 230 260 305 2 32 12-25 403 350 795
200A 200 275 305 350 2 34 12-25 419 400 1065
250A 250 345 380 430 2 38 12-27 457 450 1210
300A 300 395 430 480 3 40 16-27 502 500 1425
350A 350 440 480 540 3 40 16-33 762 600 1565
400A 400 495 540 605 3 46 16-33 838 700 1770
450A 450 560 605 675 3 48 20-33 914 800 1970
500A 500 615 660 730 3 50 20-33 991 920 2170

閘閥

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的日標法蘭閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
