產品品牌: |
始高閥門 |
產品名稱: |

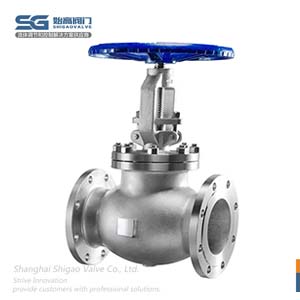

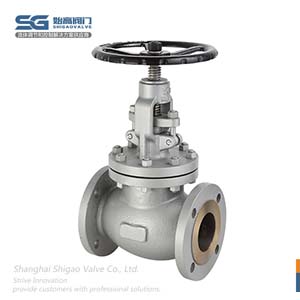

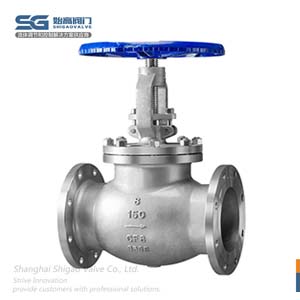

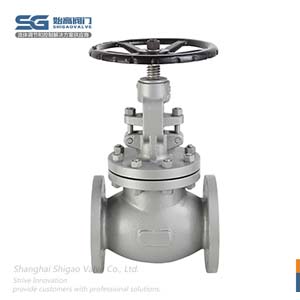

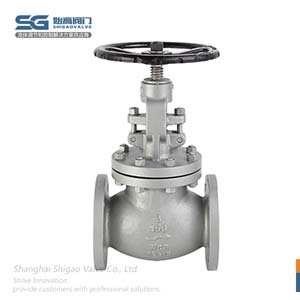

美標法蘭截止閥 |
產品型號: |
J41H/J41W |
閥體材質: |
WCB/CF8/CF8M |
連接方式: |
法蘭連接 |
公稱通徑: |
2"~20" |
驅動方式: |
手動 |
適用介質: |
水、油品、蒸汽、酸堿腐蝕性介質 |
適用溫度: |
-40℃~425℃ |
公稱壓力: |
150LB/300LB/600LB |
設計標準: |
API 600;API 603;ASME B16.34 |
測試標準: |
API 598、API 6D |
法蘭標準: |
ASME B16.5 |
制造標準: |
國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |

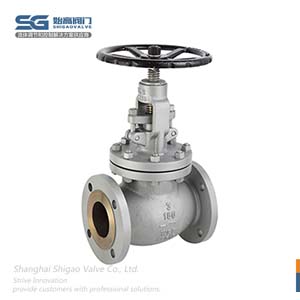

美標法蘭截止閥簡介
J41H美標法蘭截止閥由API和ASME標準設計制造。截止閥又稱截門閥,屬于強制密封閥門,所以在閥門關閉時,必須向閥瓣施加壓力,以強制密封面不泄漏。當介質由閥瓣下方進入閥門時,操作力所需克服的阻力是閥桿和填料的摩擦力與由介質的壓力所產生的推力,關閥門的力比開閥門的力大,所以閥桿的直徑要大,否則會(huì )發生閥桿頂彎的故障。美標法蘭截止閥的啟閉件是塞形的閥瓣,密封呈平面或錐面,閥瓣沿閥座的中心線作直線運動�?捎糜诳刂瓶諝�、水、蒸汽、各種腐蝕性介質、泥漿、油品等各種類似流體的流動。

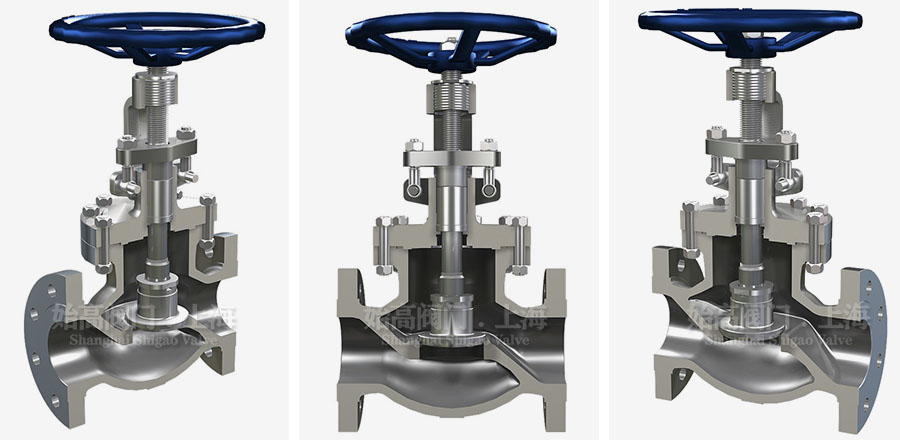

美標法蘭截止閥的結構特點
1、產品設計制造按API 600;API 603;ASME B16.34標準,結構合理,密封可靠,性能優良,造型美觀;
2、閥瓣、閥座密封面用鐵基合金堆焊或司太立鈷基硬質合金堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長;
3、閥桿經調質及表面氮化處理,有良好的抗腐蝕性和抗擦傷性;
4、可采用各種配管法蘭標準及法蘭密封面型式,滿足各種工程需要和用戶要求;
5、閥體材料品種齊全,填料、墊片可根據實際工況或用戶要求合理選配,能適用與各種壓力、溫度及介質工況;
6、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成,密封可靠,填料更換可在不停機情況下進行方便快捷不影響系統運行。
美標法蘭截止閥的零部件材質
零件名稱 |
材質 |
零件名稱 |
材質 |
閥體 |
WCB |
CF8/CF8M |
閥瓣 |
A105 |
F304/F316 |
對開圓環 |
304 |
304/316 |
閥瓣蓋 |
1035 |
304/316 |
閥桿 |
F6a |
304/316 |
閥蓋 |
WCB |
CF8/CF8M |
填料 |
Graphite |
PTFE |
填料壓蓋 |
WCB |
CF8 |
閥桿螺母 |
QT400/BRASS |
QT400/BRASS |
螺釘 |
B7 |
304 |
手輪 |
KTH330 |
KTH330 |
螺母 |
2H |
304 |
銘牌 |
AI |
AI |
螺母 |
2H |
304 |
螺栓 |
B7 |
304 |
密封墊 |
304+Graphite |
PTFE |

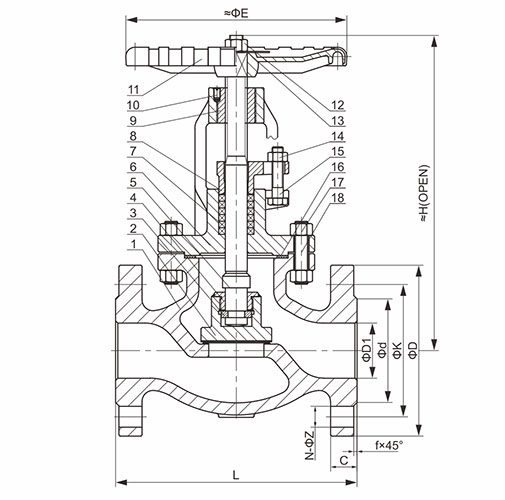

150LB美標法蘭截止閥的主要外形和連接尺寸

NPS |
D1 |
d |
K |
D |
f |
C |
N-Z |
L |
E |
H |
2 |
50 |
92.1 |
120.7 |
150 |
2 |
16.3 |
4-19 |
203 |
200 |
312 |
2-1/2 |
65 |
104.8 |
139.7 |
180 |
2 |
17.9 |
4-19 |
216 |
220 |
331 |
3 |
80 |
127.0 |
152.4 |
190 |
2 |
19.5 |
4-19 |
241 |
260 |
389 |
4 |
100 |
157.2 |
190.5 |
230 |
2 |
24.3 |
8-19 |
292 |
300 |
418 |
5 |
125 |
185.7 |
215.9 |
255 |
2 |
24.3 |
8-22 |
356 |
350 |
475 |
6 |
150 |
215.9 |
241.3 |
280 |
2 |
25.9 |
8-22 |
406 |
400 |
517 |
8 |
200 |
269.9 |
298.5 |
345 |
2 |
29.0 |
8-22 |
495 |
500 |
632 |
10 |
250 |
323.8 |
362.0 |
405 |
2 |
30.6 |
12-25 |
622 |
550 |
955 |
12 |
300 |
381.0 |
431.8 |
485 |
2 |
32.2 |
12-25 |
698 |
600 |
1100 |
14 |
350 |
412.8 |
476.3 |
535 |
2 |
35.4 |
12-29 |
787 |
700 |
1100 |
16 |
400 |
469.9 |
539.8 |
595 |
2 |
37.0 |
16-29 |
914 |
800 |
1350 |
18 |
450 |
533.4 |
577.9 |
635 |
2 |
40.1 |
16-32 |
978 |
- |
- |
20 |
500 |
584.2 |
635.0 |
700 |
2 |
43.3 |
20-32 |
978 |
- |
- |

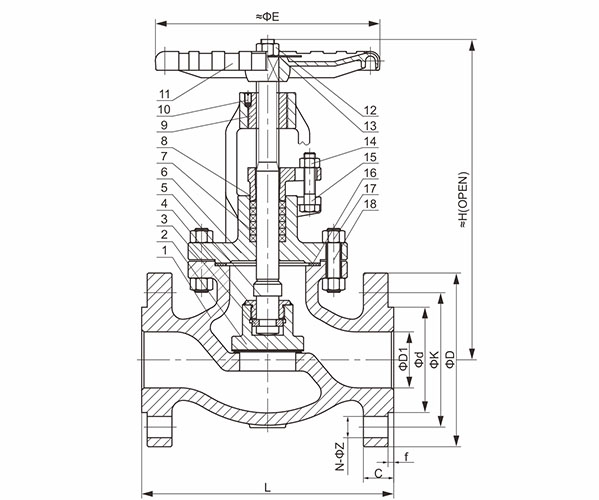

300LB美標法蘭截止閥的主要外形和連接尺寸
NPS |
D1 |
d |
K |
D |
f |
C |
N-Z |
L |
E |
H |
2 |
50 |
92.1 |
127.0 |
165 |
2 |
22.7 |
8-19 |
267 |
240 |
350 |
2-1/2 |
65 |
104.8 |
149.2 |
190 |
2 |
25.9 |
8-22 |
292 |
280 |
410 |
3 |
80 |
127.0 |
168.3 |
210 |
2 |
29.0 |
8-22 |
318 |
300 |
440 |
4 |
100 |
157.2 |
200.0 |
255 |
2 |
32.2 |
8-22 |
356 |
350 |
505 |
5 |
125 |
185.7 |
235.0 |
280 |
2 |
35.4 |
8-22 |
400 |
400 |
575 |
6 |
150 |
215.9 |
269..9 |
320 |
2 |
37.0 |
12-22 |
444 |
450 |
645 |
8 |
200 |
269.9 |
330.2 |
380 |
2 |
41.7 |
12-25 |
559 |
550 |
730 |
10 |
250 |
323.8 |
387.4 |
445 |
2 |
48.1 |
16-29 |
622 |
600 |
1020 |
12 |
300 |
381.0 |
450.8 |
520 |
2 |
51.3 |
16-32 |
711 |
650 |
1150 |
14 |
350 |
412.8 |
514.4 |
585 |
2 |
54.4 |
20-32 |
838 |
- |
- |
16 |
400 |
469.9 |
571.5 |
650 |
2 |
57.6 |
20-35 |
864 |
- |
- |
18 |
450 |
533.4 |
628.6 |
710 |
2 |
60.8 |
24-35 |
978 |
- |
- |
20 |
500 |
584.2 |
685.8 |
775 |
2 |
64.0 |
24-35 |
1016 |
- |
- |
600LB美標法蘭截止閥的主要外形和連接尺寸
NPS |
D1 |
d |
K |
D |
f |
C |
N-Z |
L |
E |
H |
2 |
50 |
92.1 |
127.0 |
165 |
7 |
32.4 |
8-19 |
292 |
280 |
430 |
2-1/2 |
65 |
104.8 |
149.2 |
190 |
7 |
35.6 |
8-22 |
330 |
320 |
480 |
3 |
80 |
127.0 |
168.3 |
210 |
7 |
38.8 |
8-22 |
356 |
350 |
530 |
4 |
100 |
157.2 |
215.9 |
275 |
7 |
45.1 |
8-25 |
432 |
400 |
650 |
5 |
125 |
185.7 |
266.7 |
330 |
7 |
51.5 |
8-29 |
508 |
500 |
750 |
6 |
150 |
215.9 |
292.1 |
355 |
7 |
54.7 |
12-29 |
559 |
550 |
850 |
8 |
200 |
269.9 |
349.2 |
420 |
7 |
62.6 |
12-32 |
660 |
600 |
1050 |
10 |
250 |
323.8 |
431.8 |
510 |
7 |
70.5 |
16-35 |
787 |
- |
- |
12 |
300 |
381.0 |
489.9 |
560 |
7 |
73.7 |
20-35 |
838 |
- |
- |
