國標升降式止回閥

內容摘要

H41H國標升降式止回閥與截止閥結構類似，僅缺少帶動閥瓣的閥桿。介質從進口端下側流入，從出口端上側流出。當進口壓力大于閥瓣重量及其流動阻力之和，閥門被開啟。反之，介質倒流時閥門則關閉。止回閥是指啟閉件為圓形閥瓣并靠自身重量及介質壓力產生動作來阻斷介質倒流的一種閥門，屬于自動閥類。又稱逆止閥、單向閥。
詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

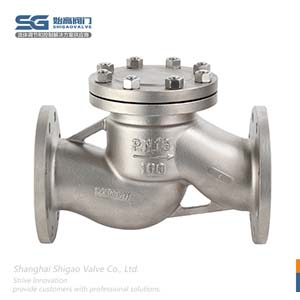

國標升降式止回閥圖1   國標升降式止回閥圖2   國標升降式止回閥圖3   國標升降式止回閥圖4
產品品牌： 始高閥門 產品名稱： 國標升降式止回閥
產品型號： H41H 閥體材質： 鑄鋼、不銹鋼等
連接方式： 法蘭式 公稱通徑： DN15~DN500
公稱壓力： PN16;PN25;PN40;PN63;PN100;PN160 適用介質： 水、油、蒸汽等
適用溫度： -40℃~425℃ 設計標準： GB/T 12235
結構長度： GB/T 12221 法蘭標準： JB/T 79；GB/T 9113；HG20592
檢查和試驗： JB/T 9092 制造標準： 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

國標升降式止回閥簡介

H41H國標升降式止回閥與截止閥結構類似，僅缺少帶動閥瓣的閥桿。介質從進口端下側流入，從出口端上側流出。當進口壓力大于閥瓣重量及其流動阻力之和，閥門被開啟。反之，介質倒流時閥門則關閉。止回閥是指啟閉件為圓形閥瓣并靠自身重量及介質壓力產生動作來阻斷介質倒流的一種閥門，屬于自動閥類。又稱逆止閥、單向閥。

升降式止回閥是閥瓣沿著閥體垂直中心線滑動的止回閥，只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。升降式止回閥的閥體形狀與截止閥一樣，因此它的流體阻力系數較大。閥瓣上部和閥蓋下部加工有導向套筒，閥瓣導向筒可在閥座上，起阻止介質逆流作用。直通式升降止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥其介質進出口通道方向相同，其流動阻力較直通式小。

國標升降式止回閥結構圖

國標升降式止回閥的結構特點

1、產品按國家標準GB/T12235設計制造檢驗，密封可靠，性能優良。
2、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。
3、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
4、可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。

國標升降式止回閥的試驗壓力表

試驗項目 殼體試驗 密封試驗 上密封試驗 氣密封試驗
介質   水 水 水 氣
單位 MPa MPa MPa MPa
公稱壓力PN(MPa) 1.6 2.4 1.8 1.8 0.5~0.7
2.5 3.8 2.8 2.8 0.5~0.7
4.0 6.0 4.4 4.4 0.5~0.7
6.4 9.6 7.0 7.0 0.5~0.7
10.0 15.0 11.0 11.0 0.5~0.7
16.0 24.0 18.0 18.0 0.5~0.7

國標升降式止回閥的外形和連接尺寸

國標升降式止回閥外形尺寸

DN L D D1 D2 b-f z-d H
20 150 105 75 55 14-2 4-14 100
25 160 115 85 65 14-2 4-14 100
32 180 135 100 78 16-2 4-18 105
40 200 145 110 85 16-3 4-18 115
50 230 160 125 100 16-3 4-18 135
65 290 180 145 120 18-3 4-18 140
80 310 195 160 135 20-3 8-18 145
100 350 215 180 155 20-3 8-18 165
125 400 245 210 185 22-3 8-18 250
150 480 280 240 210 24-3 8-23 295
200 550 335 295 265 26-3 12-23 315
250 650 405 355 320 30-3 12-25 430
300 750 460 410 375 30-4 12-25 480
350 850 520 470 435 34-4 16-25 500
400 950 580 525 485 36-4 16-30 580
450 1050 640 585 545 40-4 20-30 580
500 1150 705 650 608 44-4 20-34 630
600 1350 840 770 718 48-5 20-41 780

止回閥

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的國標升降式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
