| 內容摘要 |

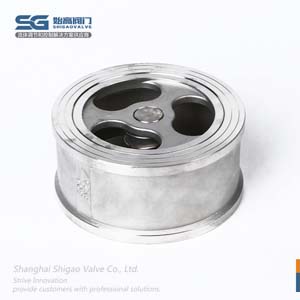

H71H對夾升降式止回閥由閥體、閥瓣、彈簧等組成，可以水平或垂直安裝于多種管路系統，防止介質倒流，具有結構短、體積小、質量輕等優點。該閥門可分為國標對夾止回閥與美標對夾止回閥。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 對夾升降式止回閥 |
| 產品型號： | H71/2H/X/W | 閥體材質： | 鑄鋼、不銹鋼等 |
| 連接方式： | 對夾式 | 公稱通徑： | DN15-DN200(1/2"-8") |
| 公稱壓力： | 1.0Mpa-16Mpa(150LB-900LB) | 適用介質： | 水、氣、油等 |
| 適用溫度： | -40℃~425℃ | 設計標準： | API594；API6D；JB/T8937 |
| 結構長度： | API594；API6D；DIN3202；JB/T8937 | 壓力溫度： | ASME B16.34；DIN2401；GB/T12224 |
| 檢查和試驗： | API598；GB/T26480 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
對夾升降式止回閥簡介
H71H對夾升降式止回閥由閥體、閥瓣、彈簧等組成，可以水平或垂直安裝于多種管路系統，防止介質倒流，具有結構短、體積小、質量輕等優點。該閥門可分為國標對夾止回閥與美標對夾止回閥。對夾升降式止回閥的閥瓣關閉快速，水錘壓力��；流道通暢，流體阻力��；動作靈敏，密封性能好。一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大介質的管路中。通過選用不同的材質，對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業中水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿酸等多種介質。
對夾升降式止回閥的結構特點
1、結構長度短；
2、體積小、重量輕；
3、閥瓣關閉快速，水錘壓力小，安裝方便；
4、流體阻力小，動作靈敏、密封性能好；
5、閥瓣行程短、關閥沖擊力��；
6、整體結構、簡單緊湊；
7、使用壽命長，可靠性高等特點。
對夾升降式止回閥的外形和連接尺寸
| DN | 尺寸 | 配管法蘭(供參考) | |||||
| L | d | A | 螺栓孔中心圓直徑D1 | 螺栓數量 | 螺栓直徑D | 螺栓長度L1 | |
| 15 | 16 | 45 | 18 | 65 | 4 | M12 | 75 |
| 20 | 19 | 55 | 25 | 75 | 4 | M12 | 90 |
| 25 | 22 | 65 | 32 | 85 | 4 | M12 | 90 |
| 32 | 28 | 78 | 38 | 100 | 4 | M16 | 100 |
| 40 | 32 | 85 | 45 | 110 | 4 | M16 | 105 |
| 50 | 40 | 100 | 57 | 125 | 4 | M16 | 125 |
| 65 | 46 | 120 | 73 | 145 | 4 | M16 | 130 |
| 80 | 50 | 135 | 89 | 160 | 8 | M16 | 135 |
| 100 | 60 | 155 | 108 | 180 | 8 | M16 | 150 |
| 125 | 90 | 185 | 133 | 210 | 8 | M16 | 180 |
| 150 | 106 | 210 | 159 | 240 | 8 | M20 | 240 |
| 200 | 140 | 265 | 219 | 295 | 12 | M20 | 260 |
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的對夾升降式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
聯系電話：021-31261651
