對夾雙瓣旋啟式止回閥

內容摘要

H76H對夾雙瓣旋啟式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場合適用。
詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

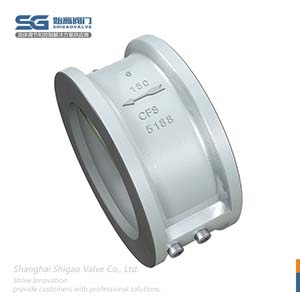

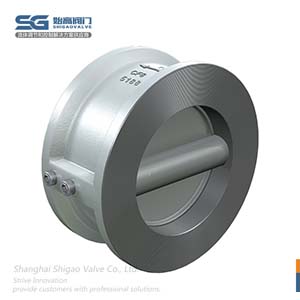

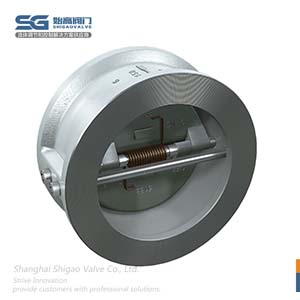

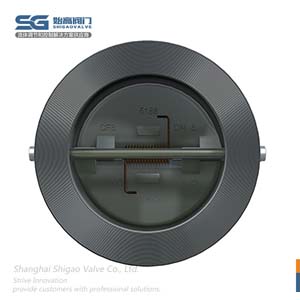

對夾雙瓣旋啟式止回閥圖1   對夾雙瓣旋啟式止回閥圖2   對夾雙瓣旋啟式止回閥圖3   對夾雙瓣旋啟式止回閥圖4
產品品牌： 始高閥門 產品名稱： 對夾雙瓣旋啟式止回閥
產品型號： H76W 閥體材質： 不銹鋼
連接方式： 對夾式 公稱通徑： DN40~DN1200
公稱壓力： PN16;PN25 適用介質： 水、氣、油等
適用溫度： -20℃-425℃ 設計標準： GB/T12221、API6D、API594
結構長度： GB/T9113、JB/T79、ASME B16.5、ASME B16.47 設計制造： API594；API6D；JB/T8937
檢查和試驗： JB/T9092、GB/T13927、API598、API6D 制造標準： 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

對夾雙瓣旋啟式止回閥簡介

H76H對夾雙瓣旋啟式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場合適用。對夾雙瓣止回閥的啟閉件是靠介質流動和力量自行開啟或關閉，以防止介質倒流。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型。

雙瓣對夾式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。該止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體對焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。

對夾雙瓣旋啟式止回閥結構圖

對夾雙瓣旋啟式止回閥的結構特點

1、密封閥座采用多條窄帶設計，閥座直接硫化到閥體上，使密封可靠性大大提高，達到完全密封，實現零泄漏；
2、結構性能安全可靠，抗干擾性強，關閉速度快，水頭損失��；
3、結構長度短，剛性好，安裝方便；
4、主要零部件材質可選范圍寬，使用介質范圍廣；
5、適用于高層建筑給水管網、安裝空間有限制的管網、還適用于消防，供暖管網。

對夾雙瓣旋啟式止回閥的外形和連接尺寸

對夾雙瓣旋啟式止回閥結構圖

DN 尺寸 配管法蘭(供參考)
L d D3 D2 螺栓孔中心圓直徑D1 螺體數量 螺栓直徑D 螺栓長度L1
40 60 96 46 41 110 4 M16 150
50 60 109 56 51 125 4 M16 150
65 67 129 73 65 145 4 M16 155
80 73 144 88 80 160 8 M16 160
100 73 164 108 102 180 8 M16 165
125 83 194 132 127 210 8 M16 180
150 98 220 160 152 240 8 M20 205
200 127 275 210 203 295 8 M20 235
250 146 330 266 254 350 12 M20 255
300 181 380 310 305 400 12 M20 290
350 184 440 355 350 460 16 M20 295
400 198 493 405 400 515 16 M24 310
450 203 543 455 450 565 20 M24 325
500 219 598 505 500 620 20 M24 345
600 222 698 605 600 725 20 M24 440
700 305 811 700 695 840 24 M27 440
800 305 918 800 796 950 24 M30 450
900 368 1018 903 898 1050 28 M30 520
1000 432 1124 1055 1050 1160 28 M33 590
1200 524 1340 1205 1200 1380 32 M36 695

止回閥

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的對夾雙瓣旋啟式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
