| 內容摘要 |

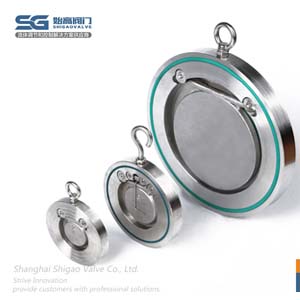

H74H對夾單瓣旋啟式止回閥是一種超薄形止回閥，它具有結構簡單，外形美觀、重量輕，安裝方便等優點。該閥主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場合適用。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 對夾單瓣旋啟式止回閥 |
| 產品型號： | H74H/H74W | 閥體材質： | 鑄鋼、不銹鋼等 |
| 連接方式： | 對夾式 | 公稱通徑： | DN50~DN600 |
| 公稱壓力： | PN16;PN25;PN40 | 適用介質： | 水、氣、油等 |
| 適用溫度： | -20℃~150℃ | 設計標準： | GB/T12221、API6D、API594 |
| 結構長度： | GB/T9113、JB/T79、ASME B16.5、ASME B16.47 | 法蘭標準： | JB/T 79;GB/T 9113;HG20592 |
| 檢查和試驗： | JB/T9092、GB/T13927、API598、API6D | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
對夾單瓣旋啟式止回閥簡介
H74H對夾單瓣旋啟式止回閥是一種超薄形止回閥，它具有結構簡單，外形美觀、重量輕，安裝方便等優點。止回閥的閥瓣在流體壓力下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。該閥主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場合適用。
對夾單瓣旋啟式止回閥根據不同密封使用場合各有不同。H74X適用溫度為≤120℃，適用介質為油、水等液體；H74H適用溫度為≤400℃，適用介質為水、油、酸堿物等液體。我司可提供國標、日標、美標標準的止回閥，亦可根據用戶標準定做。
對夾單瓣旋啟式止回閥的外形和連接尺寸
| DN | 尺寸 | 配管法蘭(供參考) | ||||
| L | d | D1 | 螺栓孔中心圓直徑D1 | 螺栓數量 | 螺栓直徑D | |
| 50 | 14.5 | 100 | 25 | 125 | 4 | M16 |
| 65 | 14.5 | 120 | 38 | 145 | 4 | M16 |
| 80 | 14.5 | 135 | 46 | 160 | 4 | M16 |
| 100 | 14.5 | 155 | 71.5 | 180 | 8 | M16 |
| 125 | 16 | 185 | 95 | 210 | 8 | M16 |
| 150 | 19 | 210 | 114 | 240 | 8 | M20 |
| 200 | 29 | 265 | 140 | 295 | 8 | M20 |
| 250 | 29 | 320 | 188 | 350 | 12 | M20 |
| 300 | 38 | 368 | 216 | 400 | 12 | M20 |
| 350 | 41 | 428 | 263 | 460 | 16 | M20 |
| 400 | 51 | 482 | 305 | 515 | 16 | M24 |
| 450 | 51 | 532 | 356 | 565 | 20 | M24 |
| 500 | 65 | 585 | 406 | 620 | 20 | M24 |
| 600 | 70 | 685 | 482 | 725 | 20 | M27 |
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的對夾單瓣旋啟式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
