德標升降式止回閥

內容摘要

H41H德標升降式止回閥是依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，當介質按規定方向流動時，閥瓣受介質力的作用，被開啟介質逆流式，因閥瓣自重合閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉。
詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

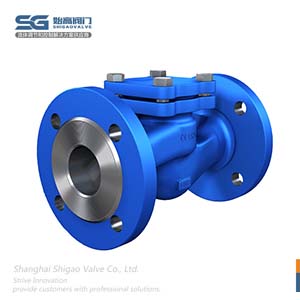

德標升降式止回閥圖1   德標升降式止回閥圖2   德標升降式止回閥圖3   德標升降式止回閥圖4
德標升降式止回閥參數表
產品品牌： 始高閥門 產品名稱： 德標升降式止回閥
產品型號： H41H 閥體材質： GS-C25;CF8;CF8M
連接方式： 法蘭式 公稱通徑： DN15~DN400
公稱壓力： PN16;PN25;PN40;PN63;PN100;PN160 適用介質： 水、油、蒸汽等
適用溫度： ≤425℃ 設計標準： DIN EN 13709:2003
結構長度： DIN EN 558-1:1995 法蘭標準： DIN EN 1092-1:2002
檢查和試驗： DIN EN 12266:2003 制造標準： 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

德標升降式止回閥簡介

H41H德標升降式止回閥是依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，當介質按規定方向流動時，閥瓣受介質力的作用，被開啟介質逆流式，因閥瓣自重合閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉。德標止回閥適用于公稱壓力PN16-PN40，工作溫度-20℃-350℃的石油、化工、制藥、化肥、電力工業等各種工況的管路上。德標升降式止回閥是閥瓣沿著閥體垂直中心線滑動的止回閥，只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。其閥體形狀與截止閥一樣，因此它的流體阻力系數較大。閥瓣上部和閥蓋下部加工有導向套筒，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降在閥座上，起阻止介質逆流作用。

德標升降式止回閥的結構特點

1、本閥為自動密封閥門，依靠介質本身流動而自動開、閉閥瓣，有效防止介質倒流。
2、閥瓣帶有不銹鋼彈簧裝置，閥門橫豎均可安裝。
3、密封面耐磨、耐腐蝕、耐摩擦、使用壽命長。
4、產品結構合理、密封可靠、性能優良、造型美觀。

德標升降式止回閥的零部件材質

德標升降式止回閥結構圖

No. 零件名稱 材質 材質 材質
1 閥體 GS-C25/1.0619 CF8/1.4301 CF8M/1.4408
2 閥蓋 GS-C25/1.0619 CF8/1.4301 CF8M/1.4408
3 閥座 Overlay 13Cr SS304 SS316
4 閥瓣密封面 Overlay 13Cr SS304 SS316
5 彈簧 SS304 SS304 SS316
6 螺栓 A194 B7 A193 B8 A193 B8M
7 墊片 Graphite+SS Graphite+SS Graphite+SS

德標升降式止回閥的外形和連接尺寸

德標升降式止回閥外形尺寸

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L RF/BW 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
H 69 70 75 78 85 90 110 125 150 185 285 340 400 445 490 595
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460 520 580

結語

德標升降式止回閥通過介質的壓力作用在閥瓣上產生向上的推力，當介質推力大于閥瓣重力時，閥門打開。當止回閥后介質壓力作用在閥瓣上的力加上閥瓣自身重力大于閥前壓力作用在閥瓣上的力時，止回閥關閉，阻止介質倒流。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的德標升降式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
