滑道滾球式止回閥
| 產品信息 | |
| 產品型號：HQ41X |  021-31261651 |
| 產品口徑：DN40-DN350 |  www.eyzs.com.cn |
| 產品壓力：1.6MPa-2.5MPa |  [email protected] |
| 產品材質：鑄鐵、鑄鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、滑道滾球式止回閥概述
HQ41X滑道滾球式止回閥采用橡膠包裹球為閥瓣，在介質的作用下，可在閥體的整體式滑道上做上下滾動，從而打開或關閉閥門，密封性能好，消聲關閉不產生水錘。閥體采用全流道，流量大，阻力小，水頭損失比旋啟式小50％，在水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵�？砂惭b于水泵出水口處，以防止倒流及水錘對泵的損害。
二、滑道滾球式止回閥參數表
| 公稱通徑：DN40-DN350 | 公稱壓力：1.6MPa-2.5MPa |
| 適用介質：水 | 適用溫度：0℃-80℃ |
| 閥體材質：鑄鐵、球鐵、鑄鋼、不銹鋼 | 設計與制造標準：GB/T 12238-89 |
| 法蘭連接標準：GB/T 17241 | 壓力試驗：GB/T13927 |
三、滑道滾球式止回閥尺寸表
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 180 | 200 | 260 | 300 | 350 | 400 | 500 | 600 | 700 | 800 |
| H | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 820 |

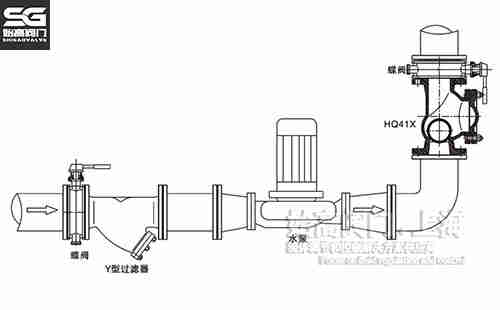

四、應用
滑道滾球式止回閥采用橡膠包裹球為閥瓣，在介質的作用下，可在閥體的整體式滑道上做上下滾動，從而打開或關閉閥門，密封性能好，消聲關閉不產生水錘。閥體采用全流道，流量大，阻力小，水頭損失比旋啟式小50％，在水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的滑道滾球式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
