YK43X/F - 活塞式氣體減壓閥

一、活塞式氣體減壓閥概述

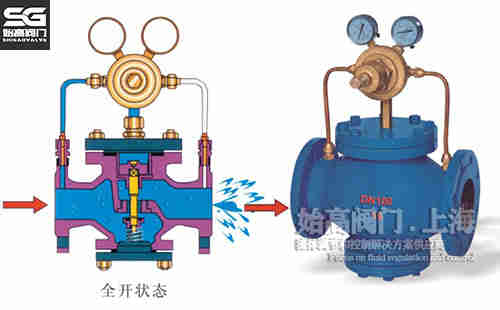

YK43F先導活塞式氣體減壓閥由主閥和導閥兩部分組成。主閥由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓的功能。本產品主要用于氣體管路，如空氣、氮氣、氧氣、氫氣等。

二、活塞式氣體減壓閥參數表

流量系數：

三、活塞式氣體減壓閥尺寸表

四、主要技術參數表

五、工作原理

1、調壓范圍：它是指減壓閥輸出壓力P2的可調范圍，在此范圍內要求達到規定的精度。調壓范圍主要與調壓彈簧的剛度有關系。
2、壓力特性：它是指流量g為定值時，因輸入壓力波動而引起輸出壓力波動的特性。輸出壓力波動越小，減壓閥的特性越好。輸出壓力必須低于輸入壓力一定值才基本上不隨輸入壓力變化而變化。
3、流量特性：它是指輸入壓力一定時，輸出壓力隨輸出流量g的變化而變化的特性。當流量g發生變化時，輸出壓力的變化越小越好。一般輸出壓力越低，它隨輸出流量的變化波動就越小。

六、使用范圍

YK43F先導活塞式氣體減壓閥主要用于氣體管路，如空氣、氮氣、氧氣、氫氣等。根據使用要求選定減壓閥的類型和調壓精度，再根據所需Max輸出流量選擇其通徑。決定閥的氣源壓力時，應使其大于Max輸出壓力0.1MPa。減壓閥一般安裝在分水濾器之后，油霧器或定值器之前，并注意不要將其進、出口接反；閥不用時應旋鈕放松，以免膜片經常受壓變形而影響其性能。
