高靈敏度蒸汽減壓閥

一、高靈敏度蒸汽減壓閥概述

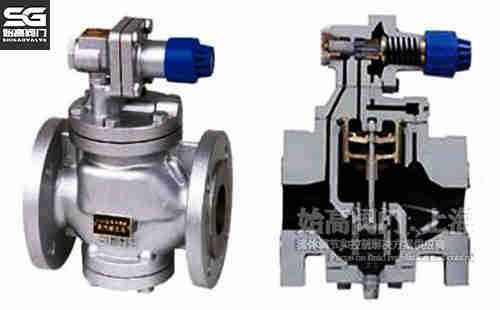

YG43H/Y型高靈敏度蒸汽減壓閥屬于先導活塞式減壓閥、由主閥和導閥兩部分組成。主閥主要由閥座、閥瓣、活塞、缸套等零件組成。導閥由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥流部位過流面積的大小，實現減壓穩壓功能。在普通減壓閥的基礎上做了一下改進：加大了活塞面積；改變了節流結構；改變了密封形式；改進了導閥結構和調節彈簧形式，從而提高了產品的性能。

二、高靈敏度蒸汽減壓閥的特點

1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪音。
3、改進了密封面結構，延長了密封面壽命。

三、高靈敏度蒸汽減壓閥參數表

四、高靈敏度蒸汽減壓閥尺寸表

YG13H/Y內螺紋連接外形尺寸：

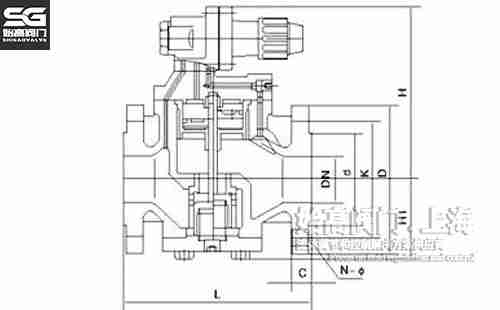

YG43H/Y法蘭連接外形尺寸：

五、相關應用

高靈敏度減壓閥在普通減壓閥的基礎上做了一下改進：加大了活塞面積；改變了節流結構；改變了密封形式；改進了導閥結構和調節彈簧形式，從而提高了產品的性能。
