動態平衡電動二通閥

產品信息
產品型號：S-EFV11-16T 021-31261651 021-31261651
產品口徑：DN15-DN25 www.eyzs.com.cn www.eyzs.com.cn
產品壓力：1.6MPa 961134865@qq.com [email protected]
產品材質：黃銅 資料下載 資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、動態平衡電動二通閥概述

S-EFV11-16T動態平衡電動二通閥用于風機盤管冷水、熱水管道或供暖系統管道，是集動態平衡和電動二通于一體的產品，通過開啟或關斷管道，達到控制室內溫度目的。在系統運行時避免動態水力干擾，維持管網的流量恒定，使溫度控制更加準確。

二、工作原理

在制冷和供熱系統中，風機盤管通常由電動二通閥控制。當一些風機盤管關閉時，其他運行的風機盤管流量將增加，引發室溫波動。S-EFV11-16T動態平衡電動二通閥是集動態平衡和電動二通于一體的產品，由電熱執行器控制。在閥門開啟時，通過動態平衡閥的恒流作用維持流經設備的流量不變而不受系統壓力波動的影響，使控制精度更高。在制冷或供熱系統中，當室溫達到房間溫控器設定值時，房間的溫控器發送信號到電熱執行器，令閥門關閉。當室溫高于或低于設定值時，房間溫控器發送信號到電熱執行器，令閥門開啟。通過閥門關閉和開啟，使室溫始終保持在房間溫控器設定的溫度范圍內。內置平衡閥芯會(huì )自動保持流量恒定。

動態平衡電動二通閥結構示意圖流量特性圖

三、動態平衡電動二通閥參數表

公稱通徑：DN15-DN25 公稱壓力：1.6MPa
適用介質：冷熱水 適用溫度：0-100℃
閥體材質：黃銅 連接方式：螺紋連接
控制誤差：≤5％ 工作壓差：20-200KPa/30-300KPa
工作電壓：220VAC/50Hz 關斷壓差：200KPa

四、動態平衡電動二通閥尺寸表

動態平衡電動二通閥尺寸圖動態平衡電動二通閥尺寸2

口徑 L H G 流量范圍
DN15 104 148 G1/2 0.36-1.51
DN20 104 148 G3/4 0.47-2
DN25 112 152 G1 0.6-2.09

五、動態平衡電動二通閥圖片

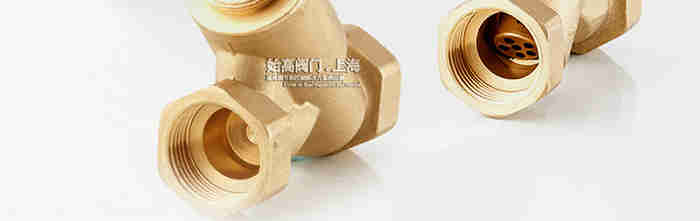

黃銅動態平衡二通閥實物1
黃銅動態平衡二通閥實物2

六、技術規范

公稱壓力：1.6MPa 介質溫度：＜95℃
環境溫度：＜60℃ 連接尺寸：M30×1.5
全程時間：3~5min 電壓：AC220V 50/60Hz
行程：3mm 安裝位置：垂直到95°傾斜角度

七、動態平衡電動二通閥尺寸表

黃銅動態平衡電動二通閥尺寸黃銅動態平衡電動閥

DN SIZE L H
20 3/4 86 108
25 1 92 108

八、細節圖

黃銅動態平衡電動二通閥實物圖
動態平衡電動二通閥實物暖通空調電動平衡閥實物

九、相關應用

動態平衡電動二通閥用于風機盤管冷水、熱水管道或供暖系統管道，是集動態平衡和電動二通于一體的產品，通過開啟或關斷管道，達到控制室內溫度目的。在系統運行時避免動態水力干擾，維持管網的流量恒定，使溫度控制更加準確。


溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的動態平衡電動二通閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
