正/反折流式對焊T型過濾器

產品信息
產品型號：S-TG61-25C 021-31261651 021-31261651
產品口徑：DN50-DN600 www.eyzs.com.cn www.eyzs.com.cn
產品壓力：1.0MPa-4.0MPa 961134865@qq.com [email protected]
產品材質：碳鋼、不銹鋼 資料下載 資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、正/反折流式對焊T型過濾器相關概述

S-TG61-25C正/反折流式對焊T型過濾器根據流向可分為正折流式與反折流式。T型過濾器是可除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可。

二、正/反折流式對焊T型過濾器參數表

公稱通徑：DN50-DN600 公稱壓力：1.0MPa-4.0MPa
適用介質：水、氣、油等 適用溫度：10℃-120℃
閥體材質：碳鋼、不銹鋼等 連接方式：法蘭連接、對焊連接

三、正/反折流式對焊T型過濾器尺寸表

正/反折流式對焊T型過濾器結構圖折流式T型過濾器尺寸圖

正折流：

DN D L1 L L2 H I 有效過濾面積㎡
50 57 300 528 164 64 16 0.0132
65 70 338 594 184 76 25 0.0202
80 89 368 652 196 86 30 0.0276
100 108 423 735 220 105 40 0.0373
125 133 466 814 240 124 45 0.0544
150 159 521 917 270 143 55 0.0776
200 219 630 1108 320 178 70 0.1260
250 273 738 1310 370 216 90 0.1915
300 325 846 1512 420 254 105 0.2673
350 377 911 1631 450 279 120 0.3253
400 426 1038 1840 521 305 140 0.4094
500 529 1234 2208 609 381 230 0.6444
600 630 1340 2454 710 432 250 0.8598

反折流：

DN D L1 L L2 H I 有效過濾面積㎡
50 57 300 528 164 64 16 0.0135
65 70 338 594 184 76 25 0.0210
80 89 368 652 196 86 30 0.0284
100 108 423 735 220 105 40 0.0382
125 133 466 814 240 124 45 0.0554
150 159 521 917 270 143 55 0.0788
200 219 630 1108 320 178 70 0.1277
250 273 738 1310 370 216 90 0.1936
300 325 846 1512 420 254 105 0.2697
350 377 911 1631 450 279 120 0.3279
400 426 1038 1840 521 305 140 0.4128
500 529 1234 2208 609 381 230 0.6486
600 630 1340 2454 710 432 250 0.8645

四、應用

正/反折流式T型過濾器用于化工、石油生產及城市供熱中的弱腐蝕性物料。如水、氨、油品、烴類等�；どa(chǎn)中的腐蝕性物料。如純堿、硫酸、硝酸、醋酸等。制冷、空分生產中的低溫物料。如液甲烷、液氮、液氧及各種冷劑。輕工食品、制藥生產中有衛生要求的物料。如啤酒、飲料、醫藥用品等。

五、產品圖片

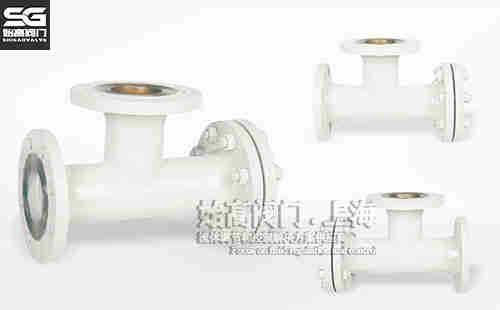

折流式對焊T型過濾器 折流式法蘭T型過濾器

過濾器濾網目數請參考：http://www.eyzs.com.cn/intro/592.htm


溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的正/反折流式對焊過濾器性能參數、結構尺寸參數、價格等詳情，請聯系我們。
