Q44(5)F法蘭三通球閥

內容摘要

Q44(5)F法蘭三通球閥可分為L(cháng)型和T型。L型三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接，T型三通球閥用于介質分流、合流及流向切換。
詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。
客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

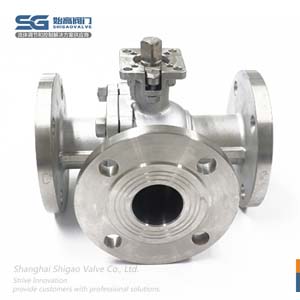

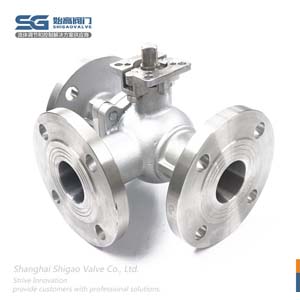

高平臺法蘭三通球閥圖1   高平臺法蘭三通球閥圖2   高平臺法蘭三通球閥圖3   高平臺法蘭三通球閥圖4   法蘭三通球閥圖1   法蘭三通球閥圖2   法蘭三通球閥圖3   法蘭三通球閥圖4
法蘭三通球閥參數表
產品品牌： 始高閥門 產品名稱： 法蘭三通球閥
產品型號： Q44F/Q45F 閥體材質： WCB/CF8/CF8M/CF3/CF3M
連接方式： 法蘭 公稱通徑： DN15~DN300
驅動方式： 手動/氣動/電動 適用介質： 水、蒸汽、油等
適用溫度： -20~+155℃ 公稱壓力： PN16
球閥流向： L型/T型 設計標準： GB/T12237
法蘭標準： JB/T79|GB/T 9113|HG/T 20592 結構長度： GB/T 12221-2005
防火標準： API607|JB/T6899-1993 溫度壓力： ASME B16.34|GB/T12224-2015
檢測標準： GB/T26480|JB/T9092 制造標準： 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

法蘭三通球閥簡介

Q44(5)F法蘭三通球閥可分為L(cháng)型和T型。L型三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接，T型三通球閥用于介質分流、合流及流向切換。T型三通可以使三個通道相互連通或使其中的兩個通道連通。

法蘭三通球閥的結構特點

1、結構緊湊、啟閉迅速、流道通暢、流體阻力小。
2、密封性能好，利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用，任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、維修 方便，在系統泄壓后，無需拆下整個閥體就可以進行檢查和維修。
5、廣泛用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質進行切換以及對介質的分流或混流。

L型三通法蘭球閥Q44F-16零部件材質

L型法蘭三通球閥結構

No. 零件名稱 材質 No. 零件名稱 材質
1 手柄 WCB WCB 2 擋圈 65Mn 304
3 限位塊 Q235 304 4 填料壓蓋 WCB CF8
5 螺釘 25# 304 6 填料 PTFE PTFE
7 閥桿 45# 304/316 8 球體 304 304/316
9 閥座 PTFE PTFE 10 閥體 WCB CF8/CF8M
11 閥蓋 WCB CF8/CF8M 12 密封墊 PTFE PTFE
13 螺母 35# 304 14 螺柱 45# 304

L型三通法蘭球閥Q44F-16外形尺寸和連接尺寸

DN D1 d K D f C N-Z L
15 13 45 65 95 2 14 4-14 150
20 19 55 75 105 2 14 4-14 160
25 24 65 85 115 2 14 4-14 180
32 28 78 100 135 2 16 4-18 200
40 35 85 110 145 2 16 4-18 220
50 45 100 125 160 3 16 4-18 240
65 58 120 145 180 3 18 4-18 260
80 75 135 160 195 3 20 8-18 280
100 95 155 180 215 3 20 8-18 320
125 119 185 210 245 3 22 8-18 380
150 145 210 240 280 3 24 8-23 440
200 190 265 295 335 3 26 12-23 550
250 240 320 355 405 3 30 12-25 670
300 290 375 410 460 3 30 12-25 720

T型三通法蘭球閥Q45F-16零部件材質

T型三通法蘭球閥結構

No. 零件名稱 材質 No. 零件名稱 材質
1 手柄 WCB WCB 2 填料壓蓋 WCB CF8
3 螺釘 25# 304 4 填料 PTFE PTFE
5 閥桿 45# 304/316 6 球體 201 CF8/CF8M
7 閥座 PTFE PTFE 8 閥體 WCB CF8/CF8M
9 閥蓋 WCB CF8/CF8M 10 密封墊 PTFE PTFE
11 螺母 35# 304 12 螺柱 45# 304
13 并帽 45# 304 14 O型圈 丁腈橡膠NBR 丁腈橡膠NBR
15 支承圈 45# 304/316 16 密封墊 PTFE PTFE
17 閥蓋 WCB CF8/CF8M - - - -

T型三通法蘭球閥Q45F-16外形尺寸和連接尺寸

DN D1 d K D f C N-Z L
20 18 55 75 105 2 14 4-14 160
25 22 65 85 115 2 14 4-14 180
32 28 78 100 135 2 16 4-18 200
40 37 85 110 145 3 16 4-18 220
50 47 100 125 160 3 16 4-18 240
65 60 120 145 180 3 18 4-18 260
80 75 135 160 195 3 20 8-18 280
100 95 155 180 215 3 20 8-18 320
125 119 185 210 245 3 22 8-18 380
150 145 210 240 280 3 24 8-23 440
200 190 265 295 335 3 26 12-23 550
250 240 320 355 405 3 30 12-25 670
300 290 375 410 460 3 30 12-25 720

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的法蘭三通球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
