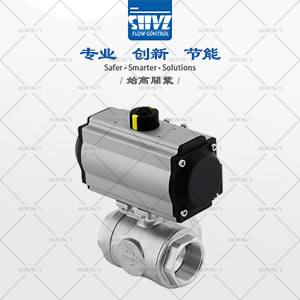

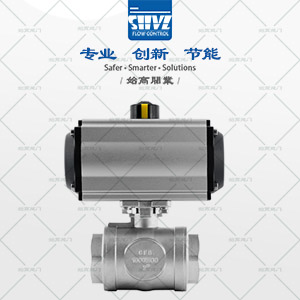

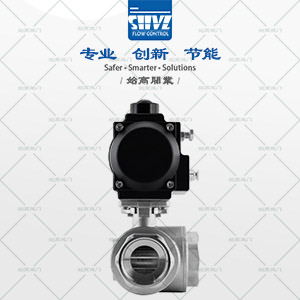

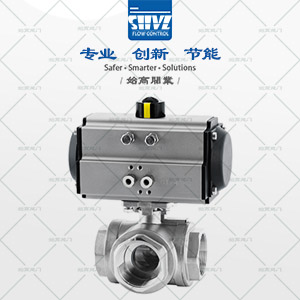

氣動內螺紋三通球閥

Q614(5)F氣動內螺紋三通球閥分為L(cháng)型氣動內螺紋球閥和T型氣動內螺紋球閥，L型適用于介質的流向轉換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。雙層閥桿填料符合德國泄露測試要求，在系統泄壓后無需拆下整個閥體就能進行檢查和維修。氣動三通內螺紋球閥任一通口均可用作入口而無泄漏，并可根據工況制成L型或T型通道。

氣動三通球閥是用于管道中介質換向、合流及分流的作用，主要由T型或L型三通球閥與氣動執行器連接組成，按連接方式不同可分為法蘭及內螺紋。氣動三通L型球閥是對兩條相互垂直的通道進行介質流向的切換或截斷，起到分配作用，而T型球閥不僅可對介質流向進行切換，還可以使三個通道互相連通或關閉其中任意一條通道，起到分流、合流作用�？筛鶕�工況需要，在氣動三通球閥執行器上加裝閥門定位器及其它相關配件，即可控制球閥球芯的運轉，達到對管路中介質的自動化控制。

1、氣動內螺紋三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。其流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
2、兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
3、四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路介質的合流或分流。

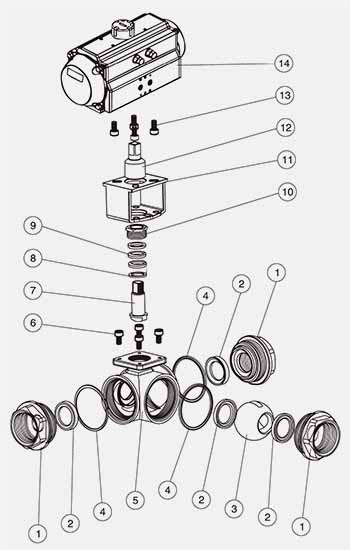

	序號	名稱	材質
	1	接頭	不銹鋼CF8、CF8M、CF3、CF3M
	2	閥座	PTFE、尼龍、PPL
	3	球體	不銹鋼304、304L、316、316L
	4	墊片	PTFE
	5	閥體	不銹鋼CF8、CF8M、CF3、CF3M
	6	螺栓	不銹鋼304
	7	閥桿	不銹鋼304、304L、316、316L
	8	墊片	不銹鋼304、316L
	9	填料	PTFE
	10	壓蓋	不銹鋼304、316
	11	連接支架	不銹鋼CF8
	12	連接套	不銹鋼304
	13	螺栓	不銹鋼304
	14	氣動裝置	AT

中間和左邊通（默認）	中間和右邊通（默認）
中間和左邊通（默認）	三個口全部通（默認）
左邊和右邊通（默認）	左邊和中間通（默認）
右邊和中間通（默認）	右邊和左邊通（默認）
三個口全部通（默認）	中間和右邊通（默認）

氣動內螺紋三通球閥由氣動活塞執行機構和三通螺紋球閥組成。改變球芯與管道的相對位置，可以對三條管路流體實行不同的組合控制。該產品以壓縮空氣為動力源，接受控制系統的開關信號，通過電磁閥換向，操作球閥按規定要求對管路進行切換。
