Q41F三片式美標法蘭球閥

產品信息
產品型號：Q41F 021-31261651 021-31261651
產品口徑：1/2 www.eyzs.com.cn www.eyzs.com.cn
產品壓力：150LB、300LB 961134865@qq.com [email protected]
產品材質：鑄鋼、不銹鋼 資料下載 資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、三片式美標法蘭球閥相關概述

Q41F三片式美標法蘭球閥的工作原理是靠旋轉閥芯來使閥門暢通或關閉。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。三片式法蘭球閥有著自身獨有的優越性，如開關無摩擦，密封不易磨損，啟閉力矩小，這樣可以減小所配執行器的規格。廣泛適用于石油化工城市給排水要求嚴格的工況。

二、三片式美標法蘭球閥參數表

公稱通徑：1/2"-5" 公稱壓力：150LB、300LB 適用溫度：-10℃-180℃
適用介質：水、油、氣、酸堿物等 閥體材質：鑄鋼、不銹鋼 操作方式：手動
設計標準：ASME B16.34 壁厚標準：ASME B16.34 防火標準：API 607 ISO 10497
結構長度：ASME B 16.10 法蘭標準：ASME B16.5 檢測標準：API 598

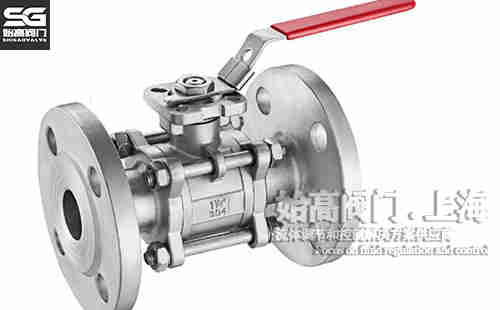

低平臺三片式美標法蘭球閥

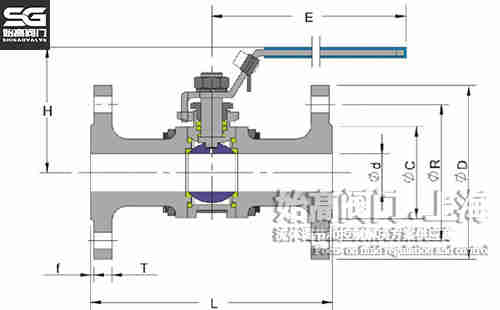

低平臺三片式美標法蘭球閥

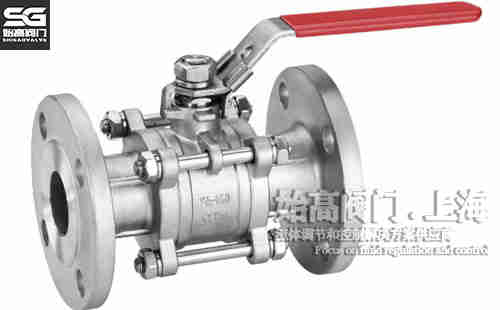

 高平臺三片式美標法蘭球閥

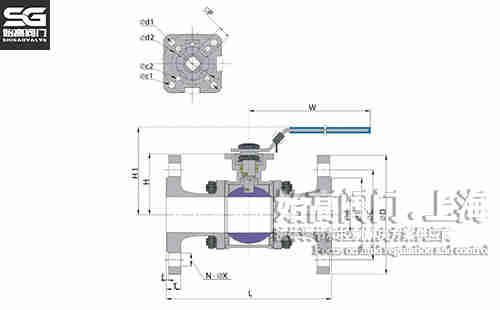

高平臺三片式美標法蘭球閥

三、三片式美標法蘭球閥的特點

1、閥桿帶有防靜電設置。
2、閥桿帶有防脫出裝置設計。
3、鋼球球槽上有泄壓孔設計。
4、采用ISO 5211直接安裝執行器平臺設計。

四、三片式美標法蘭球閥尺寸表

低平臺三片式美標法蘭球閥尺寸高平臺三片式美標法蘭球閥尺寸

SIZE L d C R D H E
1/2 108 15 34.9 60.3 90 76.5 120
3/4 117 20 42.9 69.9 10 79 120
1 127 25 50.8 79.4 110 91.5 150
1-1/4 140 32 63.5 88.9 115 96.5 150
1-1/2 165 38 73 98.4 125 104 170
2 178 48 92.1 120.7 150 117 170
2-1/2 190 65 104.8 139.7 180 140 250
3 203 76 127 152.4 190 142.5 250
4 229 100 157.2 190.5 230 163.5 300

五、三片式美標法蘭球閥零件材質表

序號 名稱 材料
1 螺母 A194-8
2 螺栓 A193-B8
3 螺帽 CF8M CF8 WCB
4 墊片 PTFE R-PTFE
5 球座 PTFE R-PTFE
6 球 SS316 SS304
7 閥體 CF8M CF8 WCB
8 止推墊圈 PTFE
9 O形圈 VITON
10 V形環填料 PTFE R-PTFE
11 壓蓋 SS304
12 彈簧墊圈 SS304 SS201
13 防松螺母 A194-8
14 止動蓋 SS304 SS201
15 壓蓋 SS304
16 手柄 SS304 SS201
17 閥桿螺母 A194-8
18 鎖緊裝置 SS304 SS201
19 手柄蓋 塑料

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的三片式美標法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
