KHP(PKH)板式液壓高壓球閥

產品信息
產品型號：KHP(PKH) 021-31261651 021-31261651
產品口徑：DN6-DN50 www.eyzs.com.cn www.eyzs.com.cn
產品壓力：350-500bar 961134865@qq.com [email protected]
產品材質：碳鋼、不銹鋼 資料下載 資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、板式液壓高壓球閥相關概述

KHP板式液壓高壓球閥廣泛應用與石油、化工、冶金、機械等行業，使用壽命長，主要零部件材料具有耐腐蝕性，制造精度高，響應速度快，流通能力大。

二、板式液壓高壓球閥參數

板式液壓球閥型號圖

1、系列代號：KHP（PKH）系列板式球閥；
2、公稱通經：06、10、16、20、25、32、40、50；
3、閥體、堵塞材料：1-45#、3-316不銹鋼；
4、球芯、閥鎖材料：1-45#、3-316不銹鋼；
5、球封材料：1-POM（聚甲醛）、2-PTFE（聚四氟乙烯）；
6、其他密封材料：1-NBR、2-FPM/FKM（氟橡膠）；
7、手柄形式：01-C型鋅合金曲手柄、02-B型鋅合金曲手柄、03-B型鑄鋼曲手柄、09-不帶手柄；
備注：材料1111為常規組合，PTFE材料使用時工作壓力不超過100bar。

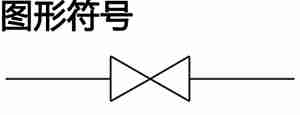

三、板式液壓高壓球閥圖形符號

板式液壓球閥圖形符號

四、板式液壓高壓球閥尺寸表

板式液壓球閥尺寸KHP板式球閥尺寸

型號 bar DN LW L L1 L2 L3 L4 L5 L6 L7 B B1
KHP-06 500 06 06 64 8.5 17.5 59 25 8.5 35 35 40 27
KHP-10 500 10 9.5 77 7.5 27.5 70 29 10 44 55 55 40
KHP-16 400 16 16 110 8.5 41.5 100 43 17 58 83 60 45
KHP-20 400 20 20 126 10 48.5 117 54 20 69 97 70 51
KHP-25 350 25 23.5 145 10 57.5 135 64.5 24 81 115 80 60
KHP-32 350 32 30 177 12 68 165 75.5 29 96 136 100 78
KHP-40 350 40 38 200 30 56 185 80 30 112 112 130 95
KHP-50 350 50 48 245 38 68 220 106 38 136 136 149 112

型號 SW1 SW2 H H1 H2 D D1 D2 D3 A S O型圈 內六角螺栓DIN912 扭矩Nm
KHP-06 06 22 37.5 30 7 6.6 10.5 6 11.7 1.6 23.5 8×2 M6-10.9 13
KHP-10 09 30 54.3 40 10.5 9 13 9.5 15 2 31 10×2.6 M8-10.9 30
KHP-16 09 41 66.3 52 10.5 9 13 16 25 2 43 20.29×2.62 M8-12.9 35
KHP-20 12 41 76.3 60 10.3 10.5 16.5 20 30 2.5 50 23.39×3.53 M10-12.9 60
KHP-25 12 46 81 65 10.8 10.5 17 23.5 35 2.5 55 28.17×3.53 M10-12.9 60
KHP-32 14 55 96.5 80 10.8 13 19 30 40 2.5 67 32.92×3.53 M12-12.9 110
KHP-40 14 65 117.5 93 12.8 17 25 38 48 3 77 42×3.5 M16-12.9 300
KHP-50 14 - 129 110 12 22 33 48 55.4 2.9 88.5 49×3.5 M20-12.9 600

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的KHP(PKH)板式液壓球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
