KHBF(KHMF)液壓高壓法蘭球閥

產品信息
產品型號：KHBF(KHMF) 021-31261651 021-31261651
產品口徑：DN16-DN50 www.eyzs.com.cn www.eyzs.com.cn
產品壓力：40、63、100、160、250、315 bar 961134865@qq.com [email protected]
產品材質：碳鋼、不銹鋼 資料下載 資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、液壓高壓法蘭球閥相關概述

KHBF(KHMF)液壓高壓法蘭球閥主要用于液壓管路控制油液的流通和截止。廣泛應用于工業液壓設備，船舶液壓系統，礦山、冶金液壓設備，車輛和工程機械液壓系統，農用機械，石油工業設備等。

二、液壓高壓法蘭球閥參數

液壓高壓法蘭球閥型號圖

1、系列代號：KHBF(KHMF)系列法蘭式球閥；
2、公稱通經：16、20、25、32、40、50mm；
3、壓力范圍：40、63、100、160、250、315bar；
4、閥體材料：1-鋼；
5、球體材料：1-鋼；
6、工作溫度：1.-25℃～100℃、2.-30℃～170℃；
7、其他密封：2-NBR；
8、手柄形式：02-鋁制曲柄、06-鋼制曲柄、09-不帶手柄；
9、設計序號：由生產商定；

三、液壓高壓法蘭球閥圖形符號

液壓高壓法蘭球閥圖形符號

四、液壓高壓法蘭球閥尺寸表

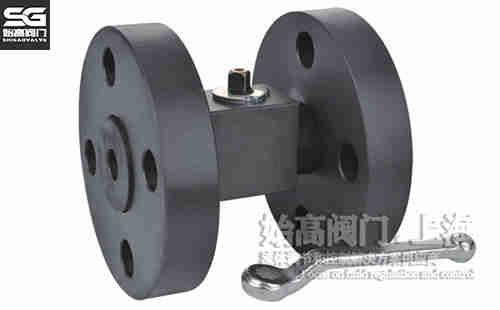

KHBF液壓高壓法蘭球閥尺寸KHBF法蘭式高壓球閥實物

型號 壓力 DN LW L L1 D d1 d2 K B b H h1 h2 h3 SW1 Z
KHBF-016 10-40 16 15 130 48 95 45 14 65 38 16 62 19 45 11 9 4
KHBF-016 63-160 105 14 75 20
KHBF-016 250-315 130 18 90 26
KHBF-020 10-40 20 20 150 60 105 58 14 75 48 18 75 25 57 11 12 4
KHBF-025 10-40 25 25 160 65 115 68 14 85 57 18 82 28.5 64 11 12 4
KHBF-025 63-160 140 18 100 24
KHBF-025 250 150 22 105 28
KHBF-025 315 160 22 115 34

KHMF液壓高壓法蘭球閥尺寸KHMF法蘭式高壓球閥實物

型號 壓力 DN LW L L1 D d1 d2 K B b H h1 h2 h3 SW1 Z
KHMF-032 10-40 32 30 180 84 140 78 18 100 75 18 103 37.5 84 12 14 4
KHMF-032 63-160 155 22 110 26
KHMF-040 10-40 40 38 200 91 150 88 18 110 85 18 114 42.5 95 12 14 4
KHMF-040 63-160 170 22 125 28
KHMF-040 250 185 26 135 34
KHMF-040 315 195 26 145 38
KHMF-050 10-40 50 48 230 100 165 102 18 125 105 20 131.5 52.5 112.5 12 14 4
KHMF-050 63 180 22 135 26
KHMF-050 100-160 195 26 145 30
KHMF-050 250 200 26 150 38
KHMF-050 315 210 26 160 42

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的KHBF(KHMF)液壓高壓法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
