夾套保溫球閥圖片及使用說明

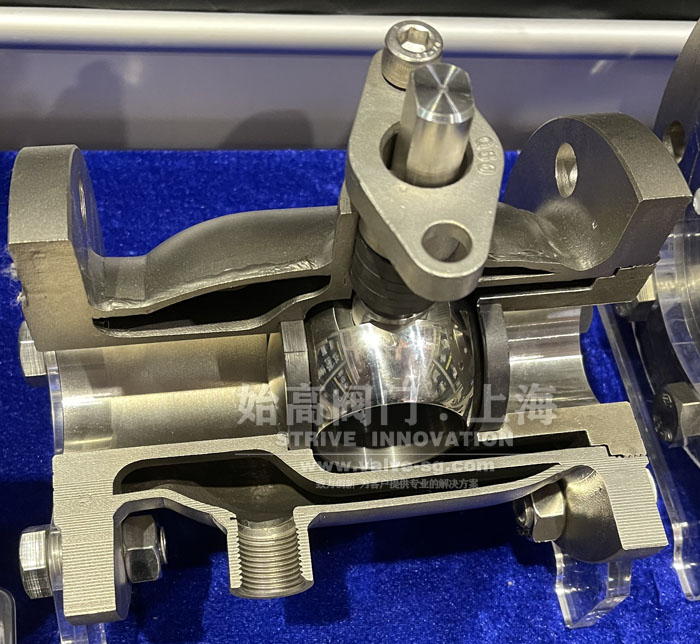

夾套保溫球閥由于采用了夾套結構。變徑法蘭連接，增加保溫空間，使用性能較好。即使外界溫度降到零度以下，夾套保溫球閥仍操作靈活保證管道能斷能開。夾套保溫球閥采用了氣動裝置，可實行遠程控制。

特點

保溫外殼采用3.0mm鋼板焊接而成，左右各安置一個G1/2的內螺紋接口。下方一個為排渣、排污使用。 請正確安裝。

根據用戶需要夾套內注入蒸汽、導熱油、冷卻水、冷氣等。使用整個閥門升溫或降溫達到所需要的溫度。

流體阻力小，其阻力系數與同長度的管段相等, 結構簡單、體積小、重量輕, 緊密可靠。目前夾套球閥的閥座材料廣泛使用材料PPL(軟密封)、密封性好，在真空系統中也已廣泛使用。

操作方便，開閉迅速。從全開到全關只要旋轉90°，便于遠距離的控制, 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便, 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會(huì )引起閥門密封面的侵蝕。

安裝、保管、使用

軟密封閥門可安裝于任意位置，但硬密封閥門必須按箭頭方向安裝，安裝位置要便于維護，檢修和操作。

安裝前首先要檢查閥門上的標志是否符合要求。

安裝前應排除和清除在運輸過程中造成的缺陷和污物，然后方能安裝。

閥門處于開啟位置時，扳手應于通道方向平行。

本閥存放時兩端通道必須堵塞，閥門處于全開啟位置，不應堆疊，應放在干燥通風的室內。

本閥在保管.使用期間應定期檢查，發現故障及時排除。

應保持本閥內腔的清潔，必要時加以清潔。

本閥在系統運行過程中必須全開或全關，嚴禁作調節用。

保溫閥的保養：因外殼為鋼板焊接而成，要小心輕放，內螺紋絲扣要經常上牛油，內部不能積水。
