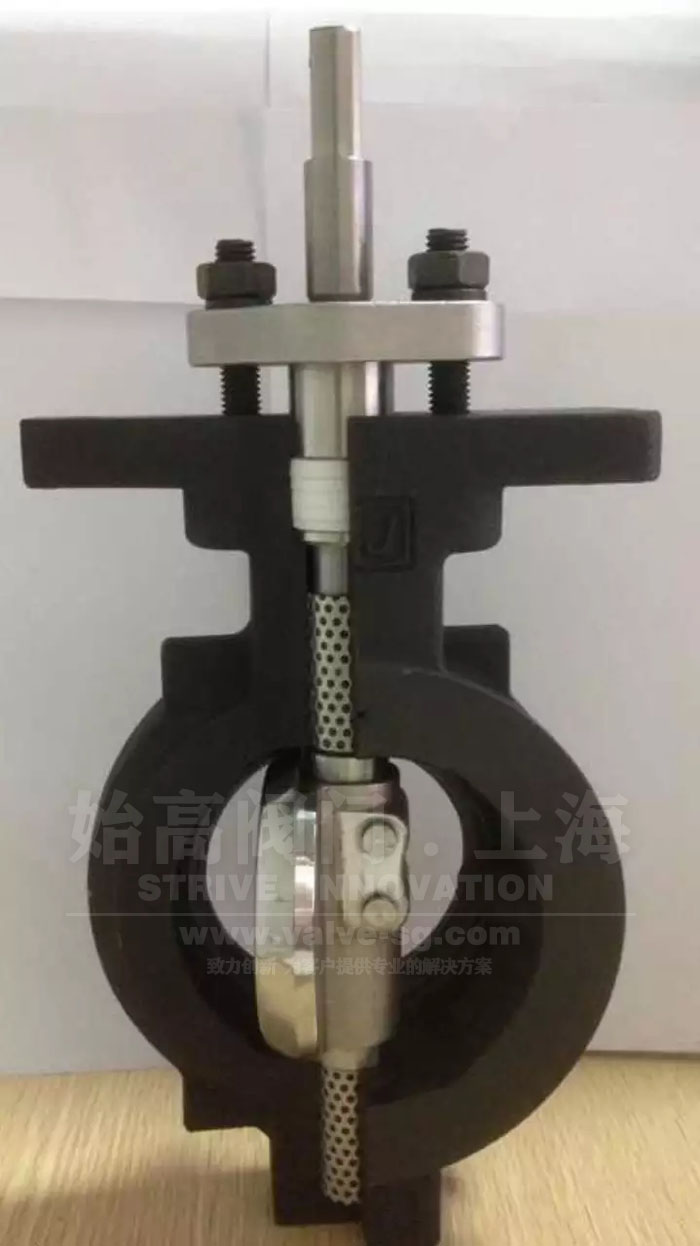

雙偏心蝶閥結構圖

雙偏心蝶閥也叫做高性能蝶閥，主要適用于水廠、電廠、鋼廠冶煉、化工、水源工程、環境設施建設等系統排水用，可用于低壓管道介質的開關控制作為調節和截流設備使用。

雙偏心蝶閥橡膠密封圈采用不銹鋼壓環和螺栓緊固在閥板上，可調節橡膠密封圈的比壓，確保密封的可靠性、合理性，當長久使用時便于更換橡膠密封圈，重新替換密封副。

閥桿中心線與蝶板密封截面中心線偏置一個尺寸a，并與閥體流道中顯現偏置一個尺寸b構成雙偏心蝶閥密封結構

雙偏心蝶閥密封結構是在單偏心密封蝶閥的基礎上將蝶板回轉中心軸線與閥體流道中心軸線再偏置一個尺寸b(見上圖1、2)。當雙偏心蝶閥處于全開狀態時，其蝶板密封面會(huì )全部脫離閥座密封面，并形成更大的間隙y(見上圖)，使蝶板的回轉半徑分為長半徑和短半徑，在長半徑轉動的大半圓上，蝶板密封轉動軌跡的切線會(huì )與閥座密封面形成一個β角，在閥門啟閉時，蝶板密封面相對閥座密封油一個漸出脫離和漸入擠壓的作用，從而降低了啟閉時蝶板和閥座之間的機械磨損和擦傷。

該類蝶閥的蝶板從0-90°開啟時，蝶板的密封面會(huì )比單偏心密封蝶閥更快脫離閥座密封面。當蝶板從0°轉至8°-12°時，蝶板密封面即可完全脫離閥座密封，從而使蝶閥在啟閉過程中，蝶板與閥座密封面之間的相對機械磨損、擠壓轉角行程更短，機械磨損、擠壓降低，蝶板的密封性能及壽命大大提高。

特點：

1、雙偏心蝶閥在單偏心蝶閥的基礎上進一步改良。其結構特征為蝶板回轉軸線與蝶板密封截面偏置一個尺寸，并與閥體通道中心軸線偏置一個尺寸，即形成雙偏心密封結構。當蝶閥在開啟過程中，蝶板能迅速脫離閥座，大大的消除了蝶板與閥座之間的不必要的過度擠壓、刮擦線性、減輕了開啟阻劇，從而降低了啟閉時蝶板和閥座之間的機械磨損和擦傷，提高了閥座使用壽命。

2、蝶閥具有結構簡單、體積小、重量輕、材料耗用省、安裝尺寸小、開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。

3、可以運送泥漿，在管道口積存液體少。低壓下，可以實現良好的密封。調節性能好。

4、蝶閥的流線型設計，使流體阻力損失小，可為是一種節能產品。

5、密封結構設計合理，達到密封。泄漏量零，能適應較惡劣工況。

6、更換蝶板密封圈方便。
